JUSTA® Fensterbefestigung

Die hohen Gewichte heutiger Fenster machen den Einbau ins Gebäude zu einer echten Herausforderung. Die Monteure kommen aber nicht nur durch die schwieriger werdende Arbeit ins Schwitzen, sondern auch weil sie die exakte Positionierung der schweren Elemente dauerhaft gewährleisten müssen. JUSTA ist eine Innovation, die Ihnen hierbei das Leben leichter macht.

Download Prospekt JUSTA®

Wenn heute Fenster montiert werden, kommen die Monteure richtig ins Schwitzen. Das liegt vor allem an den hohen Gewichten, die hochwertige Fenster heutzutage haben. Der Monteur muss die schweren Elemente nicht nur schleppen, sondern auch präzise und positionsgenau einbauen und trägt die Verantwortung, dass diese Einbauposition dauerhaft ist und es nicht irgendwann zum Absacken des Fensters oder Ausbrechen des Mauerwerks kommt.

JUSTA® gewährleistet hierfür die notwendige Sicherheit und erleichtert die präzise Montage mit einer innovativen Justiertechnik.

Justa Befestigungsanker
JUSTA® BA

Befestigungsanker JUSTA® BA

Ermöglicht bei nach außen rückenden Fenstern die sichere Befestigung unter Einhaltung des Mauerrandabstandes.

JUSTA® TT

Befestigungsanker JUSTA® BA

Ermöglicht bei nach außen rückenden Fenstern die sichere Befestigung unter Einhaltung des Mauerrandabstandes.

Montageschlüssel

JUSTA® Montageschlüssel

Spezialwerkzeug mit dem sich Tragteller und Befestigungsanker leicht und schnell justieren lassen.

Bestellen Sie JUSTA® Befestigungstechnik in unserem Online-Shop.

Zum Shop

JUSTA® BA -Der Befestigungsanker

Der Fenster-Befestigungsanker JUSTA® BA hat eine Befestigungslasche, sodass er sowohl zur Lastabtragung als auch zur Fensterbefestigung verwendet wird. Wird das Fenster in den äußeren Mauerrandbereich oder darüber hinaus in die Dämmebene gesetzt, überbrückt der Fensteranker den Abstand der Fenstertragachse zur zulässigen Schraubachse im Mauerwerk (i.d.R. ist mit dieser Schraubachse ein Mauerrandabstand von 6 cm einzuhalten).

Der JUSTA® BA kann fensterumlaufend eingesetzt werden und ermöglicht durch die flache Gestaltung der Befestigungslasche die umlaufende Verwendung von Multifunktionsbändern.

- verfügbare Schraubenlängen: 35 mm, 50 mm, 70 mm und 90 mm
- geprüfte Windlast – 3.000 PA
- geprüfte Stoßbelastung – Klasse 4
- geprüfte Schlagregendichtheit mit Kompriband 600 Pa
- Lastabtragung pro Befestigungsanker:
    · 130 kg bei Holz- und Kunststofffenstern auf der Laibung
    · 100 kg bei Alufenstern auf der Laibung
    · 85 kg auskragend (Schraubachse zu Mauerkante 20mm)

Download Montageanleitung BA

JUSTA® BA -Der Befestigungsanker

Der Fenster-Befestigungsanker JUSTA® BA hat eine Befestigungslasche, sodass er sowohl zur Lastabtragung als auch zur Fensterbefestigung verwendet wird. Wird das Fenster in den äußeren Mauerrandbereich oder darüber hinaus in die Dämmebene gesetzt, überbrückt der Fensteranker den Abstand der Fenstertragachse zur zulässigen Schraubachse im Mauerwerk (i.d.R. ist mit dieser Schraubachse ein Mauerrandabstand von 6 cm einzuhalten).

Der JUSTA® BA kann fensterumlaufend eingesetzt werden und ermöglicht durch die flache Gestaltung der Befestigungslasche die umlaufende Verwendung von Multifunktionsbändern.

- verfügbare Schraubenlängen: 35 mm, 50 mm, 70 mm und 90 mm
- geprüfte Windlast – 3.000 PA
- geprüfte Stoßbelastung – Klasse 4
- geprüfte Schlagregendichtheit mit Kompriband 600 Pa
- Lastabtragung pro Befestigungsanker:
    · 130 kg bei Holz- und Kunststofffenstern auf der Laibung
    · 100 kg bei Alufenstern auf der Laibung
    · 85 kg auskragend (Schraubachse zu Mauerkante 20mm)

Download Montageanleitung BA

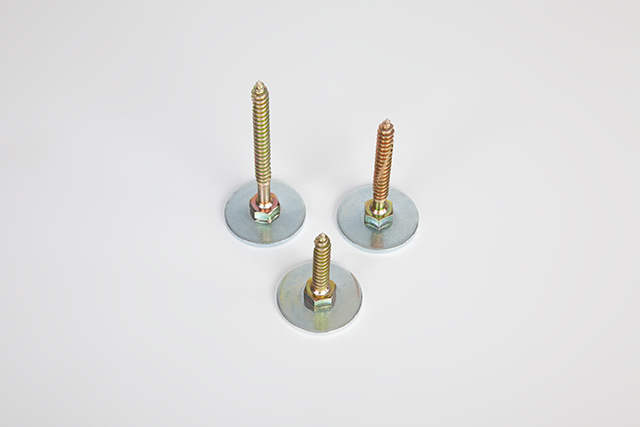

JUSTA®TT -Der Tragteller

Der justierbare Tragteller JUSTA® TT wird anstelle von Fensterkeilen bzw. Tragklötzen für die untere Lastabtragung bei der Fensterbefestigung verwendet. Ein zeitversetztes Absacken der Fenster durch verrutschte oder versehentlich entfernte Fensterkeile bzw. Tragklötze kann dadurch ausgeschlossen werden. Das Risiko des Entfernens von Fensterkeilen bzw. Tragklötzen durch nachfolgende Gewerke ist daher bei der Fenstermontage mit JUSTA® nicht mehr vorhanden.

Der Tragteller als lastabtragendes Element ist fest und sicher mit dem Fenster verbunden. Aufgrund der flachen Ausgestaltung des Tragtellers und der justierbaren Schraube zur Fenstermontage können zur Fugenabdichtung auch unten durchgängige Multifunktionsbänder bzw. Kompribänder verwendet werden.

- verfügbare Schraubenlängen: 35 mm, 50 mm, 70 mm und 90 mm
- Lastabtragung pro Tragteller:
    ·  130 kg bei Holz- und Kunststofffenstern
    · 100 kg bei Alufenstern

Download Montageanleitung TT

JUSTA® Montageschlüssel - mit Ratschfunktion

JUSTA® zeichnet sich durch eine innovative Justiertechnik aus, die Montagefachbetrieben das Leben leichter macht. Hierfür stellt der ratschende Maulschlüssel das zentrale Montagewerkzeug dar. Der JUSTA® Montageschlüssel ist zum Zwecke des bequemen Arbeitens doppelt gekröpft und konstruktiv an den Schlüsselenden so gestaltet, dass eine mechanische Ratschfunktion besteht.

So funktioniert die Fenstermontage mit innovativer Justiertechnik

Der Tragteller JUSTA® TT und der Fensteranker JUSTA® BA bestehen jeweils aus einem flachen Metallteller bzw. einer flachen Ankerlasche, woran eine justierbare Schraube zur Fenstermontage und eine Justiermutter drehbar angebracht sind. Die justierbare Schraube wird mit einem Bit und einem Elektroschrauber in die Blendrahmenunterseite eingedreht.

Mit der Justiermutter wird das Fensterelement exakt ausgerichtet. Dazu wird mit dem hierfür konzipierten ratschenden JUSTA® Montageschlüssel geschraubt. Durch die Ratschfunktion muss der Montageschlüssel beim Justieren nicht von der justierbaren Schraube des JUSTA® TT bzw. JUSTA® BA abgesetzt werden.
Das spart wertvolle Montagezeit und fokussiert den Blick auf die Wasserwaage.

Vorteile im Überblick


·  Bequemes und schnelles Justieren

·  Sichere Fensterbefestigung bei nach Außen rückenden Fenstern

·  Keine Verschraubungen im Mauerrandbereich

·  Sichere Lastabtragung auch bei hohen Fenstergewichten

·  Dauerhafte Lastabtragung (nicht entfernbar wie bei Tragklötzen)

·  Dichtheit bei Verwendung mit Kompribändern (auch unten)

Lorem Ipsum dolor sit amet

Lorem ipsum dolor sit amet, consetetur sadipscing elitr, sed diam nonumy eirmod tempor invidunt ut labore et dolore magna aliquyam erat, sed diam voluptua. At vero eos et accusam et justo duo dolores et ea rebum. Stet clita kasd gubergren, no sea takimata sanctus est Lorem ipsum dolor sit amet. Lorem ipsum dolor sit amet, consetetur sadipscing elitr, sed diam nonumy eirmod tempor invidunt ut labore et dolore magna aliquyam erat, sed diam voluptua. At vero eos et accusam et justo duo dolores et ea rebum. Stet clita kasd gubergren, no sea takimata sanctus est Lorem ipsum dolor sit amet.

Vorteile im Überblick:


·  Bequemes und schnelles Justieren

·  Sichere Fensterbefestigung bei nach Außen rückenden Fenstern

·  Keine Verschraubungen im Mauerrandbereich

·  Sichere Lastabtragung auch bei hohen Fenstergewichten

·  Dauerhafte Lastabtragung (nicht entfernbar wie bei Tragklötzen)

·  Dichtheit bei Verwendung mit Kompribändern (auch unten)

Dauerhafte Lastabtragung der Fensterbefestigung

Die Dauerhaftigkeit der sicheren Lastabtragung wird bei JUSTA® dadurch gewährleistet, dass auf Tragklötze komplett verzichtet werden kann. Durch die feste Verbindung des lastabtragenden Bauteils mit dem Fenster, kann ein zeitversetztes Absacken von Fenstern durch verrutschte oder versehentlich entfernte Tragklötze ausgeschlossen werden. Zur unteren Lastabtragung wird i.d.R. der Tragteller JUSTA® TT eingesetzt, bei einer notwendigen Verschraubung der JUSTA® BA.

Dauerhafte Dichtheit

Die Luft- und Regendichtheit der Bauanschlussfuge ist ebenfalls ein besonders wichtiger Aspekt. Häufig werden aus diesem Grund moderne Multifunktionsbänder zum Abdichten eingesetzt. Die Funktionalität der Fugenabdichtung wird bei der Verwendung von JUSTA® Fensterbefestigung durch die flache Bauteilgestaltung gewährleistet. Mit herkömmlichen Montagetechniken entsteht an den Befestigungsstellen häufig ein Dichtheitsproblem. Mit JUSTA® hingegen können Multifunktionsdichtbänder sogar umläufig am Fenster, d.h. auch unten, verwendet werden. Das spart nicht nur wertvolle Zeit beim Einbauen der Fenster, sondern führt auch zu einer durchgängig hochwertigen Lösung für den Kunden. Die Luft- und Schlagregendichtheit des Befestigungs- und Abdichtungssystems bis 600 Pa wurde diesbezüglich beim ift-Rosenheim nach ift-Richtlinie MO-01/1, Abschnitt 5, prüftechnisch nachgewiesen (Prüfbericht 105 34510/3 vom 26.03.2008).
