Általános információk az ablak falc szellőzőkről
arimeo® ablak falc szellőző
Az arimeo® az ablakszellőzők új generációja, mely rejtve kerül beépítésre az ablakba, ráadásul a vasalattól függetlenül. Az önszabályzóan működ arimeo® megelőzi a penész kialakulását a lakóterekben.
Az ablak falc szellőzők előnyeinek az áttekintése
Aki egy jól működő, egyszerű, hatékony, de alacsony költséggel megvalósítható megoldással szeretne a szellőztetési szabványok követelményeinek eleget tenni és ezzel a páratartalmat kézben tartva a penészt megelőzni, az gyakran az arimeo® ablak falc szellőzőt választja. Ez az apró szellőző, az ablakba kerül integrálásra és bezárt ablaknál is meghatározott légcsere biztosítására képes. Rendkívüli előnye a rejtett beépítési mód, hiszen bezárt ablaknál nem látható. A szellőző kürtő/kémény szellőzés, keresztszellőzés megvalósítására és ezzel a DIN szerinti nedvesedés ellen védő szellőzés kialakítására, elszívó ventilátorok levegő utánpótlásának biztosítására, valamint égési levegő ellátásra alkalmazható.
Az ablak falc szellőzőknek nincs szüksége elektromos áramra, mert az ablak, az épület körül létrejövő nyomáskülönbséget használják ki. Ezt a természet, a szél és a hőmérséklet változása idézi elő. Nyomáskülönbséget állítnak elő az elszívó ventilátorok is.
arimeo® – az ablak falc szellőzők új generációja
Megjelenésével az arimeo® ablak falc szellőző teljesen új mérföldkövet jelent az esztétika és a komfortérzés terén. Rendkívül egyszerű az ablakba integrálni és elhelyezése a vasalattól függetlenül lehetséges. Automatikus és precíz térfogatáram szabályzással biztosít kiegyensúlyozott belső klímát, miközben megakadályozza a kellemetlen huzat kialakulását. Az új technika eddig soha nem tapasztalt módon rejtett, észrevehetetlen, nem terheli sem az ablak, sem a belső tér esztétikáját. Egyszerűsítést jelent az ablak gyártójánál is új ablak gyártásakor, ugyan úgy, mint egy esetleges utólagos beépítés során. Szinte minden műanyag és fa ablakrendszerbe beépíthető. Fa ablakokhoz az arimeo® CT-t ajánljuk, míg a műanyag ablakokhoz az arimeo® classic S alkalmazható.
arimeo® classic S műanyag ablakokhoz – 20 centiméter csúcstechnológia
Aki ablakszellőzőt rendel, az egy olyan megoldást szeretne, ami sem nem látható, sem nem érezhető. Az ablak falc szellőzők új generációjának kifejlesztése mérföldkövet jelent az ablakszellőzők területén. Az ablak szárnyának felső vízszintes részébe 20 cenciméter csúcstechnológia kerül a szárny tömítés helyére és imitálja az eredeti tömítést. Így az arimeo® CS még nyitott ablaknál is alig észrevehető.

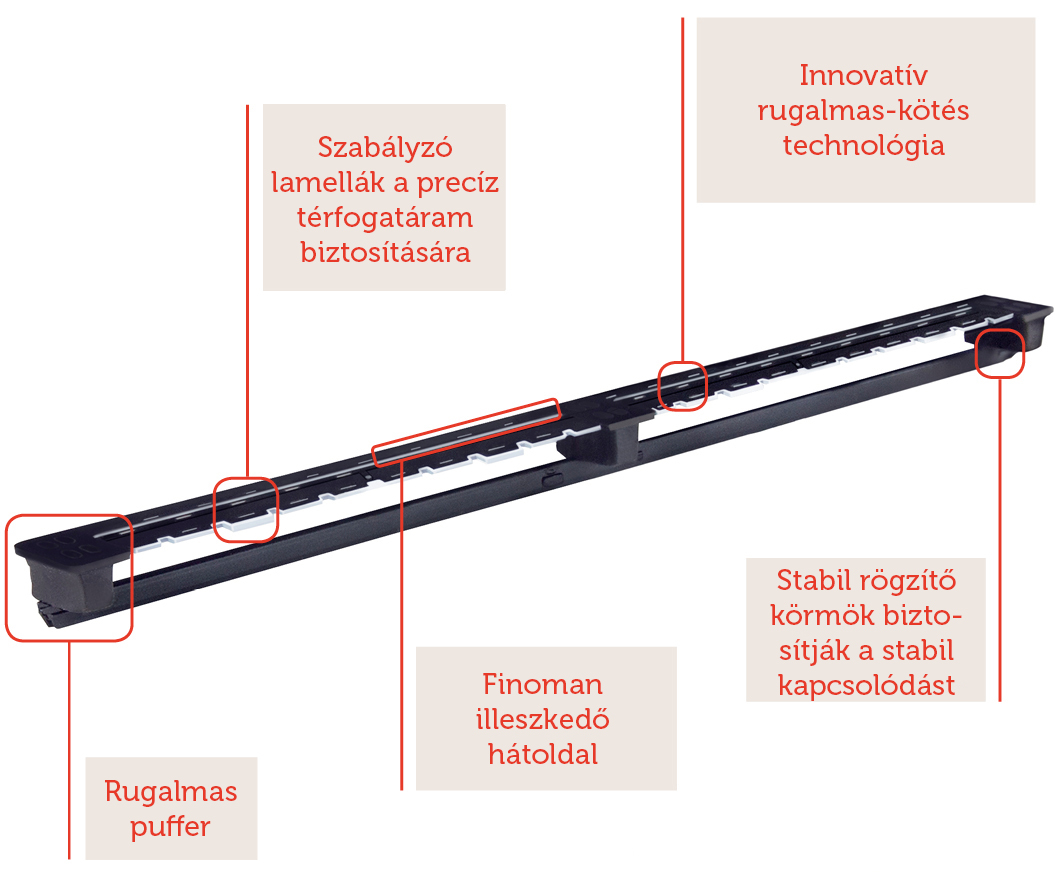

Az apró építő elem a nyomáskülönbség függvényében automatikusan és precízen szabályozza a térfogatáramot. Az innovatív 3K rugalmas-kötés technológia bázisán, ebben az új szellőzőben öt építő elem és három különböző alapanyag dolgozik össze.Az arimeo® classic S -t mind az ift Rosenheim, mind az ÉMI teljeskörűen bevizsgálta. Így minden javasolt beépítési változat(különböző darabszámú szellőző egy ablakban) tanúsított a térfogat áram, a csapó eső elleni védettség és a hangzárás tekintetében.
Az arimeo® classic S nem csak utólag építhető be egyszerűen, az ablak gyártása során is meggyőző a beépítés egyszerűsége. Például 50 % időmegtakarítás érhető el. A szárnyon lévő tömítés 20 centiméter hosszan történő kivétele után a szellőző egyszerűen bepattintható. Ez gyakorlatilag az ablak gyártása során bármelyik munkafolyamatban elvégezhető, akár a szányon, akár a még egyenes, nem hegesztett darabon. Ezt az teszi lehetővé, hogy az arimeo® a vasalattól függetlenül elhelyezhető. Ez által elméletileg a szárny felső vízszintes oldalának teljes hosszában helyezhetők el arimeo® szellőzők. Így akár magasabb térfogatáramok is elérhetők, ha szükséges. További előny, hogy a szellőzés a fejünk fölött zajlik.
arimeo® classic T fa ablakokhoz – erős szél esetén csaknem tökéletes leszabályzás
Fa ablakokban arimeo® classic T alkalmazható. Ez a szellőző egy egészen különleges önszabályzással bír. Olyan kiváló szabályzással rendelkezik, hogy túl erős szél esetén csaknem előáll az ablak eredeti légzárása. Sosem fordulhat elő huzat, még vihar esetén sem, miközben a penész mgelőzéséhez szükséges szellőzés biztosított. így az energia pazarlás megelőzése is megoldott. A szellőzőben lévő, új megoldású szabályzó lamellát a szél nyomása megemeli és az nagyon effektív módon leszabályozza az ablakfalcba jutó levegő mennyiségét.
Az arimeo® classic T konzekvensen bevizsgált.Tudjuk, hogy az akkreditált bevizsgálások mennyire elengedhetetlenné váltak a vevőink számára, különösen fontos megbízások, projektek esetén. Éppen ezért a fa ablakokhoz való arimeo® CT is minden szükséges ift Rosenheim tanúsítással és ÉMI által kiadott Nemzeti Műszaki Értékeléssel rendelkezik( A-254/2015. ÉMI nonprofit Kft.). Ezek a tanúsítások teljes biztonságot adnak minden lényeges tulajdonság tekintetében. Ezzel minden tanúsítás rendelkezésre áll arról, hogyan teljesítenek az új generációs ablakszellőzőinkkel szerelt ablakok, mind a térfogatáram, mind a csapó eső, mind a zajvédelem szempontjából.
Az arimeo® ablak falc szellőzők bezárt ablak mellett biztosítják a lakóterek szellőzését úgy, hogy az épületfizikailag szükséges légcsere energia pazarlás nélkül biztosítható legyen.
arimeo® classic S- finom térfogatáram szabályzás, vasalat független beépítés. Az ablak falc szellőzők az épület körül uralkodó nyomáskülönbségeket használják ki és a szél nyomásának változására automatikusan reagáló szabályzó lamellákkal rendelkeznek. Erősebb szél esetén ezek a lamellák szűkítik az áramlási keresztmetszetet, kevesebb levegő jut be és nem alakul ki huzat. Ha a szél sebessége csökken a lamellák automatikusan újra teljesre nyitják a levegő útját.
A helyes szellőzés oly egyszerű lehet. Az arimeo ablak falc szellőző az ablak szárnya és kerete közé kerül elhelyezésre úgy, hogy sem kívülről, sem belülről nem látható. A levegő útjaként kizárólag az ablak tokja és szárnya közötti tér szolgál. Ha szükséges, az ablak falc szellőzőkkel nagyobb levegő mennyiség is biztosítható.
Az ablak falc szellőzők új generációja a szellőztetési koncepciók megvalósítása során új mérföldkövet jelent az esztétika és lakókomfort tekintetében.Az arimeo ablak falc szellőzők precízen szabályozzák a térfogat áramot.Nem látható és nem érzékelhető szellőzési megoldások keletkeznek, melyek megfelelnek a DIN 1946-6 szabvány követelményeinek, meggyőzve ezzel az építészeket és az ablakgyártókat egyaránt.
A következő ablak falc szellőző típusok léteznek:
Ismerje meg az arimeo ablak falc szellőzőket, a szellőzők új generációját – Merüljön el az arimeo arimeo világában.
Az arimeo® ablak falc szellőzők tulajdonságainak áttekintése
- vasalat független
- a finoman adagolt alacsony levegő mennyiségtől a nagyobb szellőző levegő mennyiségig(a darabszám függvényében)
- ideális a DIN 1946-6 szerinti pára/nedvesedés ellen védő szellőzés megvalósításához, a penész megelőzéséhez
- nagyon jó zajvédelmi tulajdonságok (hangszigetelési érték Rw 44 dBig)
- Bezárt ablaknál sem kívülről, sem belülről nem látható.
- folyamatos,minimális finom szellőzés
- precíz térfogatáram szabályzás
- nincs szüksége energia ellátásra
- utólag is beépíthető
- világos, belátható levegő vezetési út
- alkalmazható az MSZ EN 18017-3 szerint levegő utánpótlásra
- alkalmazható égési levegő ellátásra
- alkalmazható a külső levegő beeresztő elemként
A DIN 1946-6 szerinti szellőztetés
"DIN 1946-6 szerinti szellőztetés Lakások szellőztetése DIN 1946-6 –szabványnak megfelelően"
Ma (Németországban) a tervezőkön és az ablakszállítókon van a jogi felelőssége annak, hogy a lakások szellőztetése az előírásoknak megfeleljen. Az alapvető előírásokat Németországban a Energia Takarékossági Rendelet(EnEv) és a DIN 1946-6 számú, a lakások szellőztetésére vonatkozó szabvány tartalmazza. A DIN 18017-3 számú ( belső, azaz ablak nélküli WC-k és fürdők szellőztetésére vonatkozó) szabványt és adott esetben az égési levegő ellátás követelményeit is figyelembe kell venni.
Mit követel meg a DIN 1946-6?
A megkövetelt minimális légcserét a DIN 1946-6 (lakóterek szellőztetése) közelebbről leírja és meghatározza. E szerint a szabvány szerint 2009. óta egy szellőztetési koncepciót kell készíteni, amennyiben:
- Új épületet építünk
- A régi épület ablakainak legalább 1/3-át kicseréljük
- A családi ház tetőfelületének legalább 1/3-a leszigetelésre kerül.
A DIN 1946-6 központi követelménye annak a penésznek a megelőzése, ami a túl tömör építési módra vezethető vissza. Ennek megfelelően, amennyiben a szellőztetési koncepció elkészítése során az derül ki, hogy a tömítetlenségekből származó természetes légcsere(infiltráció) nem elegendő a penész megelőzéséhez, akkor a tervezőnek gondoskodnia kell arról, hogy más szellőzéstechnikai megoldással ez a minimális szellőzés, a lakóktól független módon biztosítva legyen.
az arimeo® mint engedélyezett külső levegő beeresztő
A lakóterek szellőztetésére vonatkozó DIN 1946-6 szabvány ún. külső levegő beeresztőket irányoz elő a szellőztetés kialakítása során. Ezeknek egy ellenőrzött külső levegő bebocsátást, valamint a választott koncepciónak megfelelően, belső levegő kivezetést kell biztosítaniuk. Ezek a légbeeresztők passzív elemek, melyek a belső és a külső levegő között fennálló nyomáskülönbség alapján teszik lehetővé a levegő mozgását. Ezek alkalmazhatók levegő elvezető kürtők, elszívó ventilátorok esetén a levegő utánpótlására. Külső levegő beeresztők ventilátor nélküli koncepciókban önmagukban is alkalmazhatók a DIN szerint előírt minimális légcsere biztosításához.( részletes információk lásd: DIN 1946-6 szerinti szellőzési koncepciók)
A szabvány csak olyan külső levegő beeresztőket engedélyez melyek megfelelnek a követelményeknek: „Csak olyan külső levegő beeresztők alkalmazhatók, melyek vagy kézzel beállíthatók és elzárhatók, vagy olyanok melyek egy megfelelő paraméter alapján önszabályzó módon szabályozzák a térfogat áramot. Ilyen paraméter lehet pl. a külső és belső tér közötti nyomáskülönbség a térfogatáram szabályzás érdekében erős szél esetén és a relatív páratartalom, a túl magas belső páratartalom megakadályozása, vagy alacsony külső hőmérséklet esetén a túl száraz levegő megelőzése céljából.““
arimeo®
– az ablakszellőzők új generációja megfelel ezeknek a DIN 1946-6 szabvány szerinti szigorú követelményeknek. Az ablak falc szellőzőinkben lévő lamellák a szél nyomására önműködően reagálva nyomáskülönbség vezérelt külső levegő beeresztők.
Égési levegő ellátás
Az arimeo® a kiadott Nemzeti Műszaki értékelés és a teljesítmény nyilatkozatok alapján alkalmazható égési levegő ellátásra.
Épületfizikai alapok
A kényszer szellőztetés helyreállítja az épületfizikai egyensúlyt
Az elmúlt években a penészesedés jelentősen megnőtt a lakásokban. Ez nem a lakók megváltozott szokásaira,életvitelére, hanem a megváltozott építési módra vezethető vissza. Az energiatakarékosságtól vezérelve egyre tömörebb épületeket hozunk létre, legyen szó új építésűekről, vagy felújítottakról. Ezáltal a korábban meglévő természetes légcsere drasztikusan lecsökkent. A korábban megszokott szellőztetési szokások már nem elegendőek a páratartalom megfelelő szinten tartására és ezzel a penészesedés megelőzésére.Ezért a legtöbb esetben a lakóktól függetlenül kell szellőztetést biztosítani annak érdekében, hogy az épületfizikai egyensúly helyreálljon.Mi megismertetjük, elmagyarázzuk az épületfizikai alapokat.
Miért válik egy bizonyos mennyiségű kényszerszellőztetés szükségessé? Pára
A nedvesedésből származó károk, pl. a penész megelőzése érdekében egy bizonyos folyamatos szellőzésre van szükség.Ez a párás belső levegőt szárazabb külső levegőre cseréli.Miután minden lakásba folyamatosan kerül nedvesség/pára, ennek a légcserének is folyamatosnak kell lennie, annak érdekében, hogy a páratartalmat egy kritikus szint alatt tartsuk. Nedvességforrások pl. az öntözött virágok, a főzés, a mosakodás, a száradó törölközők.
A lélegzéssel az ember maga is nagyon sok vizet visz be a levegőbe. Az a levegőbe kerülő nedvesség, ami a szellőzés által nem kerül kivezetésre, a falak pórusaiban rakódik le. A magas páratartalmú lakások falai ennek megfelelően nedvesebbek, mint az alacsony páratartalmú levegőjű lakásoké. Ez negatívan befolyásolja a lakások energia mérlegét, mert a nedves falak hővezetési együtthatója lényegesen magasabb, mint a száraz falaké. Túl ezen, egy bizonyos páratartalom fölött penész képződik.Ezt a határt akkor érjük el, ha a külső fal közelében, a relatív páratartalom legalább 5 napig 80% fölött van.
"Nedves" lakásokban a következő fenomént figyelhetjük meg:
A penészesedés megelőzése:Egy a szoba közepén mért 75 %-os páratartalom azonnali beavatkozást követel, mert ez esetben a külső hidegebb falak mentén a páratartalom jóval 80 % fölött lesz.Egy lökésszerű szellőztetés képes ezt a páratartalmat pl. 40 %-ra levinni.
Ez az állapot azonban olyan lakásokban, amelyekben nincs kialakítva az állandó minimális szellőzés, nem stabil. Ezekben a lakásokban megfigyelhető, hogy nagyon rövid időn belül( pl. fél óra) a páratartalom mérő ismét 75 %-ot mutat. Mindezt annak ellenére, hogy ezen rövid idő alatt újabb nedvességet nem is vittünk be a lakás légterébe. Ennek sajnos a legtöbben nincsenek tudatában.
Hogyan lehetséges ez? Olyan lakásokban, melyekben nincs meg a folyamatos minimális szellőzés és ezért„nedvesek“ , a nedvesség lényegében a falak pórusaiban halmozódik fel. Az ablakok bezárása után ennek következtében újra előáll a falak nedvessége és a levegő páratartalma közötti egyensúly.A lökésszerű szellőzés alatt a falak nedvességet adnak át a levegőnek, a falak száradnak valamennyit. Az ablakok bezárása után azonban már csak addig tud a fal a levegőnek nedvességet átadni, amíg az a telítettségét újra el nem éri. Innentől kezdve a fal már nem tud a levegőnek nedvességet átadni.(egyensúlyi állapot)
A lakótér levegője egy ilyen lökösszerű szellőztetés után olyan gyorsan telítődik újra, hogy a falak nedvessége csak annak töredékével csökken. „Nedves“ lakások esetében tartós megoldás csak úgy érhető el, ha kialakítjuk a kényszerű, lakóktól független folyamatos, minimális szellőzést. Az ehhez szükséges szellőző levegő mennyiség ugyan kicsi, de meg kell lennie.
A lakóktól független szellőzés megoldása arimeo® rejtett ablakszellőzővel
A megkövetelt minimális, folyamatos szellőzés ablak szellőzőkkel kialakítható. Klasszikus felhasználási módban pl. minden ablakra szerelhetünk arimeo® rejtett szellőzőt és gondoskodunk arról, hogy a lakáson belül a levegő mozogni tudjon. Ha kívánjuk, a beltéri ajtókon alkalmazhatjuk az INNOPERFORM® e célt szolgáló tömítéseit(ÜSD). Így a fentebb leírt lökésszerű szellőzéssel ellentétben bizonyos időközönként kicserélődik a lakás levegője.
Az arimeo® ablak falc szellőzőkkel egy olyan minimális szellőzés áll fenn, amit a lakó nem is érez és ami elég finoman van kialakítva ahhoz, hogy megakadályozza az energia pazarlást.Ha ez a speciális kényszer szellőztetetés kialakításra kerül, akkor a lakóknak már csak páraterhelési csúcs esetén kell esetleg külön szellőztetésről gondoskodni, pl. zuhanyozás után.
Ha az arimeo®
ablak falc szellőző egy "nedves" lakás ablakaiba beépítésre kerül, még hetekig tart, mire a falak kiszáradnak.Ezt követően azonban az épületfizikai egyensúly folyamatosan fennmarad.A penészesedésnek a nem kielégítő szellőzésre visszavazethető oka végleg megszűnik!
A szabadban 90 % a páratartalom - mégis van szárító potenciál
A penész szempontjából a téli fűtési időszak kritikus, amikor is a külső falak hidegebbek, mint a lakás levegője. Ezáltal pl. 70%-os relatív páratartalom esetén a külső falak mentén , azok közvetlen közelében egy jóval magasabb páratartalom adódik.Kellőképpen magas a penészesedés kockázata.
Néha felmerül a kérdés, hogy egy légcsere, vagy egy kikényszerített légcsere alkalmas-e egyáltalán a páratartalom csökkentésére, amikor a külső levegő relatív páratartalma 90 %. Ezt a kérdés azonban egyértelműen igennel válaszolható meg, mert a relatív páratartalom a levegő hőmérsékletétől függ. A relatív páratartalom ugyanis nem más, mint egy indikátora a levegő párával, vízgőzzel való telítettségének, miközben ismert, hogy a meleg levegő több vizet képes felvenni, mint a hideg.
Ha az 5 °C -s, 90 % -os páratartalmú(telítettségű) külső levegő belép a lakásba a telítettsége radikálisan csökken.Miután ez a levegő 20 °C-ra melegszik fel, a páratartalma már csak 35 %. Tehát jelentős szárító kapacitással bír.
