arimeo® classic S műanyag ablakhoz
arimeo® classic S egy önszabályzó falc szellőző műanyag ablakokhoz. Az arimeo® mind az AD (szél-tömítéséses), mind az MD(közép-tömítéses) műanyag ablakrendszerekbe beépíthető annak érdekében, hogy teljesen bezárt ablaknál is létrejöhessen a légcsere. A szellőző a vasalattól függetlenül, a szárnyban lévő tömítés befogadó nútba pattintható be, a megfelelő színben. Ez által a szellőző szinte teljesen észrevétlen marad. Ez a felhasználókat, a mérnököket és az ablakgyártókat, forgalmazókat is egyaránt meggyőzi.

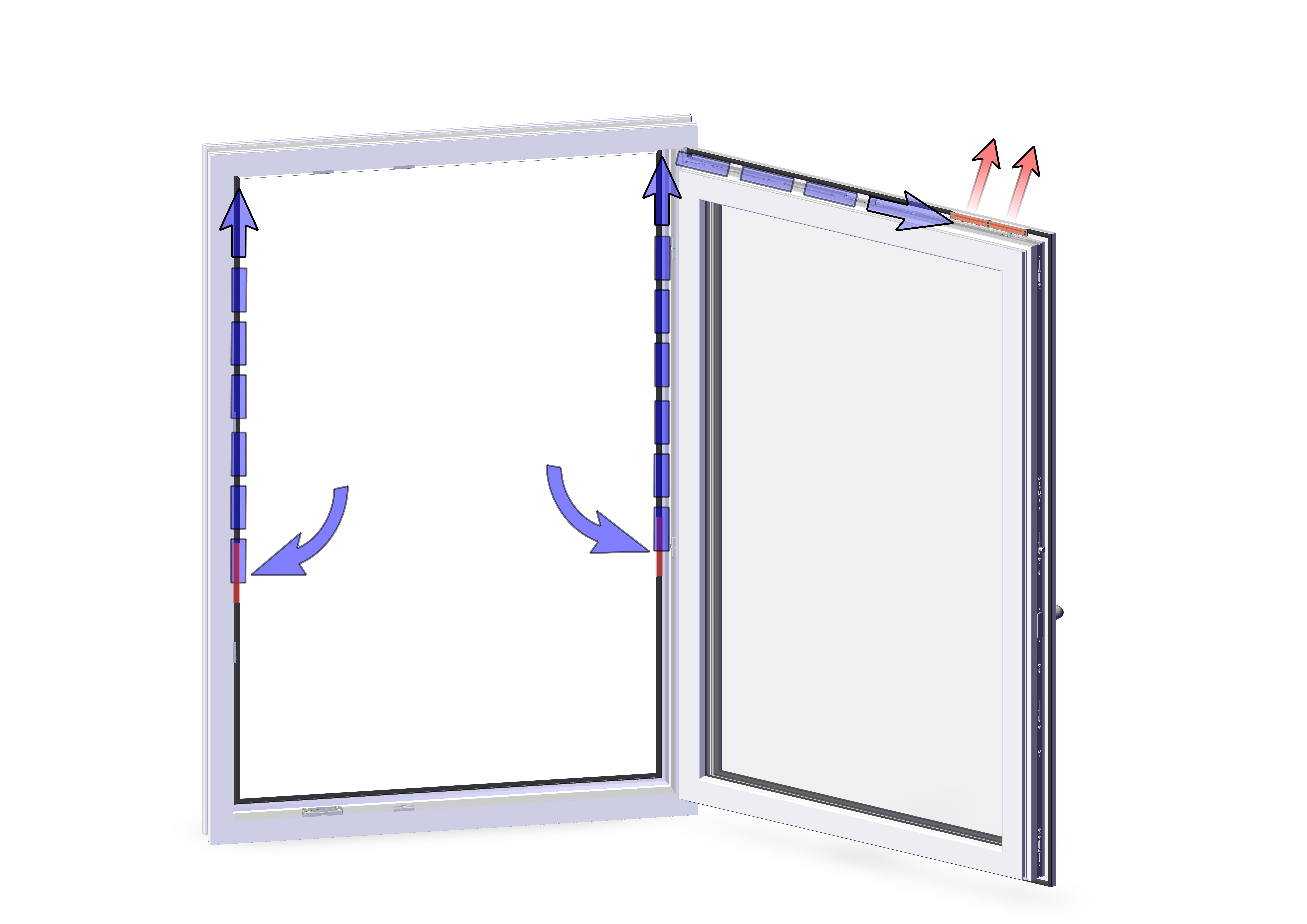

Működési mód
Az arimeo® esetében a levegő mozgása kizárólag az ablakfalcban, azaz a tok és a szárny közötti térben zajlik. Ennek érdekében a tokban lévő külsö tömítés meghatározott helyen ál tömítésre lesz kicserélve. Így a természet által létrehozott nyomáskülönbség a levegőt a tok és a szárny közötti térbe, majd a szellőzőn át a belső térbe juttatja. A mindenkori nyomásviszonyoknak megfelelően a levegő kifelé és befelé is mozoghat.

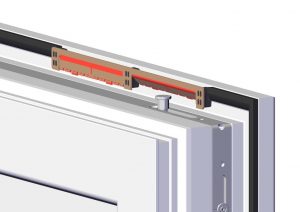

Beépítés
Az arimeo® classic S beépítésekor nem kell törődni azzal, hol helyezkedik el a vasalat, attól függetlenül mindig a legjobb helyre tehető.Ez által egyszerűsödik az ablakgyártó munkája is a gyártósoron, ami idő és költségmegtakarítást jelent.
A levegő bevezetéséhez meghatározott helyen a külső tömítő körbe csere tömítés kerül.
A kívánt levegő mennyiség függvényében egy ablakba több arimeo® classic S is tehető az alábbi beépítési variációknak megfelelően.
arimeo® CS teljesítmény adatok két tömítő körös(AD) műanyag ablakban
Az ábrázolt beszerelési változatok(pl. SINGLE, DOUBLE, TRIPLE) nem különböző szellőzőket jelentenek, hanem az ablakba szerelt szellőzők számát, valamint a csere tömítések elrendezését, hosszát jelölik. Maga a szellőző mindig ugyan az.
arimeo® CS teljesítményadatok két tömítő körös(AD) műanyag ablakban
Teljesítmény nyilatkozatok összefoglaló táblázata két tömítő körös(AD) ablakra
Az arimeo® classic S egy az ift és az ÉMI által beviszgált termék. Az ift tanúsítások a lenti kódok segítségével letölthetők. Az ÉMI által kiadott Nemzeti Műszaki Értékelés száma: A-254/2015 ÉMI Nonprofit Kft.. Az ÉMI oldalán elérhető, kérésre mi is rendelkezésre bocsájtjuk:
Teljesítményadatok arimeo® CS a PVC-U ablak középső tömítésében
Teljesítményadatok arimeo® CS három tömítő körös (MD) közép tömítéses, műanyag ablakban
Teljesítmény nyilatkozatok összefoglaló táblázata három tömítő körös(MD) ablakra
Kompatibilis ablakrendszerek
Az arimeo® classic S az alábbi PVC ablakrendszerekben használható.
Kiírás
arimeo® classic S műanyag ablakhoz
Kizárólag szabályzó lamellás, automatikus térfogatáram-szabályzással bíró, nem egy ponton, azaz nem központosított, decentrális levegő bejuttatást lehetővé tévő, műanyag ablakba a vasalattól függetlenül, rejtett módon beszerelhető ablakfalc-szellőző. Beszerelés marás nélkül, az ablakszárny felső részébe, az abban lévő tömítés helyére, bepattintással. Bezárt ablaknál a szellőző ne legyen látható. Kapcsolók, működtető elemek és egyéb pótlólagos, látható módon szerelt szellőző elemek nem fordulhatnak elő. A levegő belépése, vonatkozásképpen kilépése az együtt szállított csere tömítésekkel biztosítva a külső tok/keret tömítésének vonalában.
A következő, bejelentett vizsgaközpontok által kiállított igazolásokat kell benyújtani:
- Térfogatáram, beleértve jelleggörbét is a MSZ EN 13141-1 szerint.
- Csapó eső elleni védettség a MSZ EN 12208 szerint a MSZ EN 1027-tel összefüggésben
- Léghangszigetelés Rw MSz EN 10140-2 szerint, értékelve az MSZ EN ISO 717-1 -nek megfelelően
- Az ablak tömítésének színe:__________________________
- Mennyiség:____________________
- Mennyiségi egység:____________________
