nawiewnik przylgowy arimeo^®

arimeo^® to nowa generacja wrębowych nawiewników okiennych. Niezależne od okuć okiennych, niewidoczne i samoregulujące, są z powodzeniem stosowane w celu zapobiegania powstawaniu pleśni w mieszkaniach.

Zalety wrębowych nawiewników okiennych w skrócie

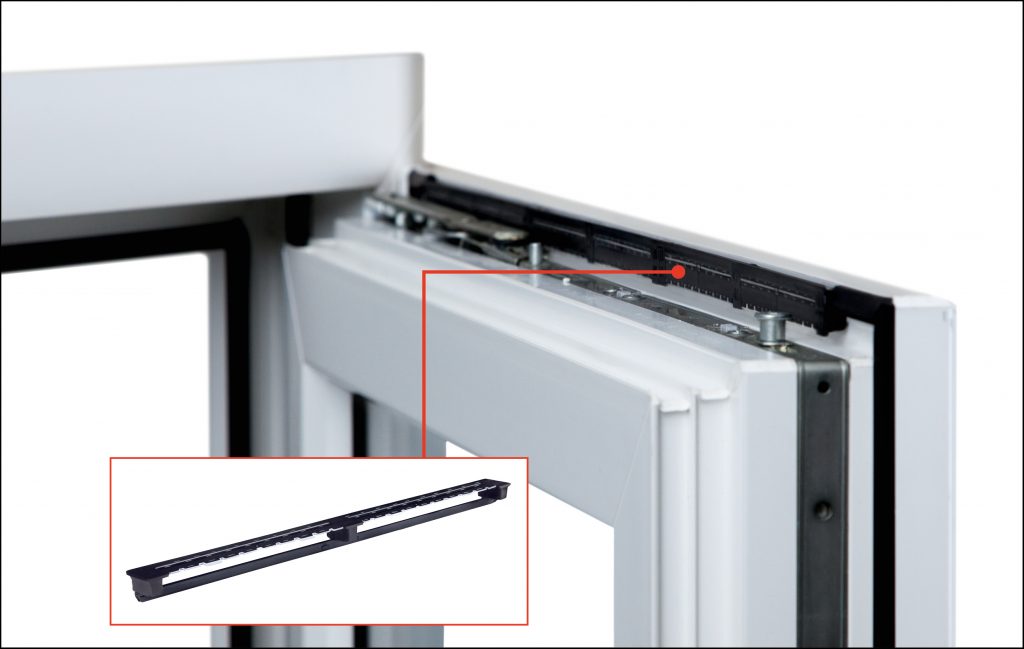

Każdy, kto szuka skutecznego i niskiego w kosztach rozwiązania spełniającego normy wentylacyjne lub po prostu chce skutecznie zapobiegać powstawaniu pleśni, sięga po wrębowe nawiewniki okienne. Elementy te są wbudowywane na obszarze przylgi okiennej i zapewniają określoną wymianę powietrza, gdy okna są zamknięte. Zaletą tego rozwiązania jest to, że wrębowe nawiewniki okienne nie są widoczne, gdy okno jest zamknięte. Możliwe zastosowania obejmują zarówno samą wentylację przewiewną w celu ochrony przed wilgocią zgodnie z normą DIN 1946-6, jak i dostarczanie świeżego powietrza w koncepcjach z wentylatorami wyciągowymi lub paleniskami zależnymi od powietrza w pomieszczeniu.

Wrębowe nawiewniki okienne nie wymagają zasilania energią. Wykorzystują one występujące przy oknie różnice ciśnień do generowania strumieni objętości powietrza. W najprostszym przypadku są one skutecznie generowane przez wiatr i energię cieplną (wentylacja przewiewna), ale mogą być również generowane na przykład przez wentylatory wyciągowe wewnątrz mieszkań, jeśli wymagana jest większa wymiana powietrza.

arimeo^® - nowa generacja wrębowych nawiewników okiennych

Wrębowe nawiewniki okienne arimeo^® wyznaczają zupełnie nowy standard pod względem estetyki i komfortu mieszkania. Są wyjątkowo łatwe w montażu i mogą być umiejscawiane niezależnie od okuć okiennych. Precyzyjna automatyczna regulacja powietrza i zoptymalizowany kierunek przepływu powietrza zapewniają zrównoważony klimat w pomieszczeniu, unikając nieprzyjemnych prądów powietrza. Nowa technologia wrębowych nawiewników okiennych jest wizualnie dyskretna w niespotykanym dotąd stopniu, dzięki czemu estetyka okien i przestrzeni mieszkalnej nie ulega pogorszeniu. Nowa generacja nawiewników wrębowych ułatwia również montaż w fabryce okien i doposażenie. Nawiewniki wrębowe arimeo^® są w dużej mierze uniwersalne do okien drewnianych i PVC. Typ produktu arimeo® classic T jest stosowany w oknach drewnianych, a arimeo® classic S w oknach PVC.

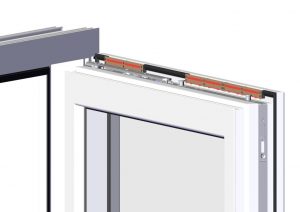

Wrębowe nawiewniki okienne arimeo^® classic S do okien PVC - 20 centymetrów zaawansowanej technologii

Każdy, kto montuje wrębowe nawiewniki okienne, oczekuje rozwiązania, którego nie widać ani nie czuć. Opracowanie nowej generacji produktów do okien z PVC wyznacza nowe standardy w dziedzinie wentylacji okien. 20 centymetrów zaawansowanej technologii zastępuje część uszczelki skrzydła poziomo u góry i imituje wygląd oryginalnej uszczelki. Oznacza to, że nawiewnik wrębowy arimeo® classic S jest praktycznie niewidoczny nawet przy otwartym oknie.

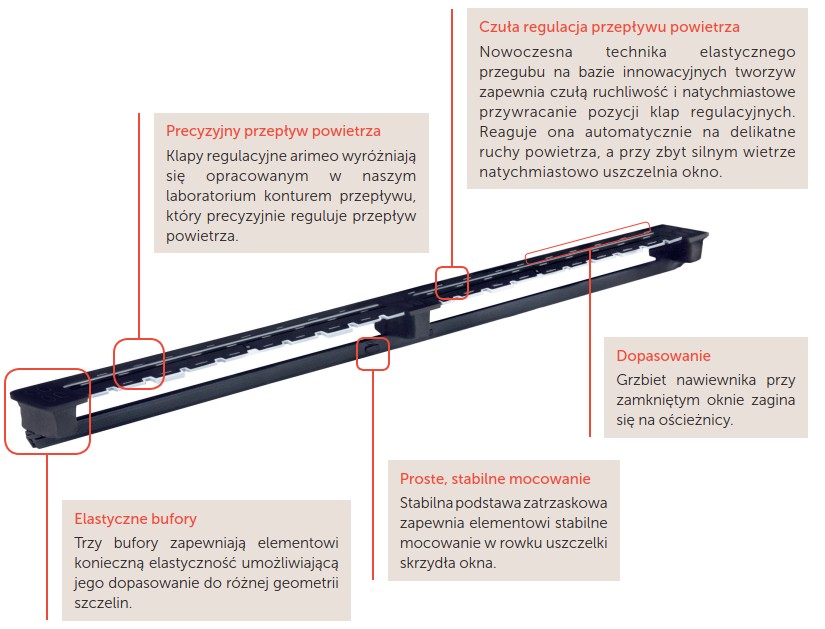

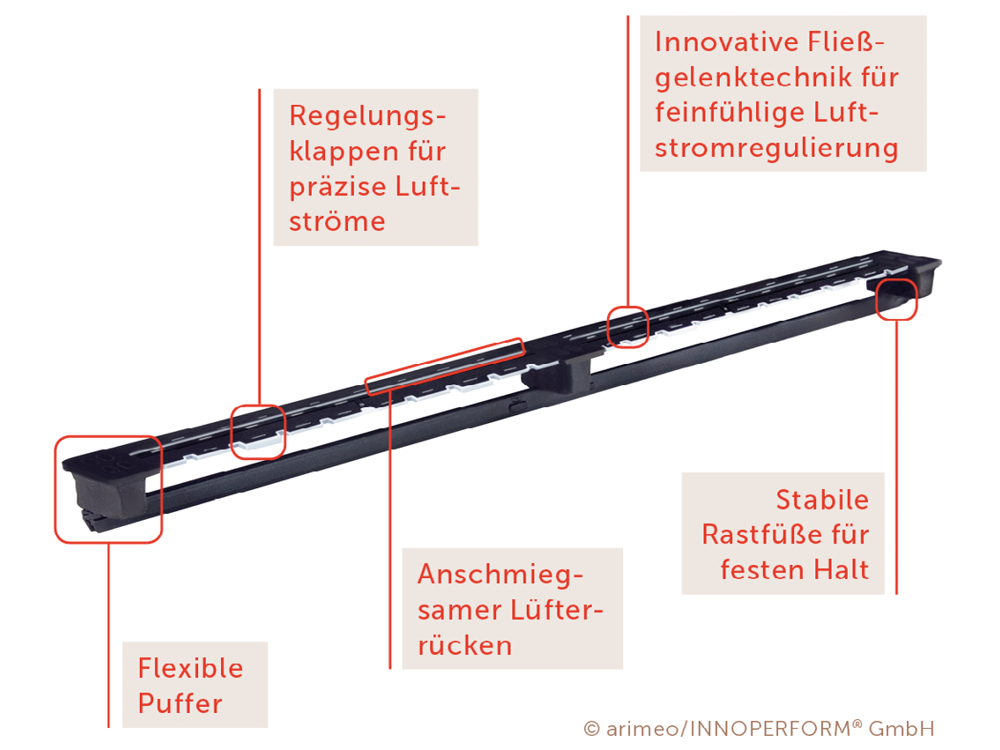

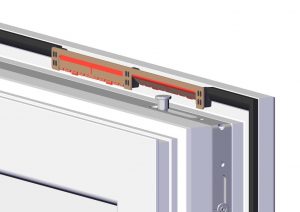

Element ten precyzyjnie i automatycznie reguluje przepływ powietrza w zależności od występującej różnicy ciśnień. W oparciu o innowacyjną 3 komponentów flow joint, pięć komponentów z trzech różnych materiałów współpracuje ze sobą w nowym nawiewniku wrębowym. Nawiewnik arimeo® classic S został kompleksowo przebadany przez akredytowany ift Rosenheim. Oznacza to, że właściwości wentylacyjne, izolacja akustyczna i odporność na zacinający deszcz są zapewnione dla wszystkich zalecanych wariantów montażu (różna liczba nawiewników wrębowych na okno).

Nawiewnik wrębowy arimeo® classic S jest nie tylko łatwy w modernizacji, ale także w montażu w fabryce okien z PVC. Oszczędność czasu montażu może sięgać nawet 50%. Po wykonaniu obowiązkowych nacięć w płaszczyznach uszczelnienia, nawiewnik wrębowy o długości 20 cm jest po prostu wpinany w skrzydło okienne w miejsce uszczelki przylgowej skrzydła. Czynność tę można wykonać na dowolnym stanowisku roboczym, zarówno na luźnej listwie, jak i na gotowym skrzydle, bez wpływu na czas taktowania procesów. Najważniejsze jest to, że podczas pozycjonowania nawiewnika wrębowego nie trzeba brać pod uwagę okuć okiennych. Teoretycznie cała szerokość okna jest dostępna do montażu nawiewników wrębowych. Oznacza to, że można uzyskać większe ilości powietrza za pomocą niewidocznego rozwiązania, zapewniając jednocześnie, że wymiana powietrza odbywa się u góry, tj. nad głową. Nowy standard komfortu mieszkania i wyglądu.

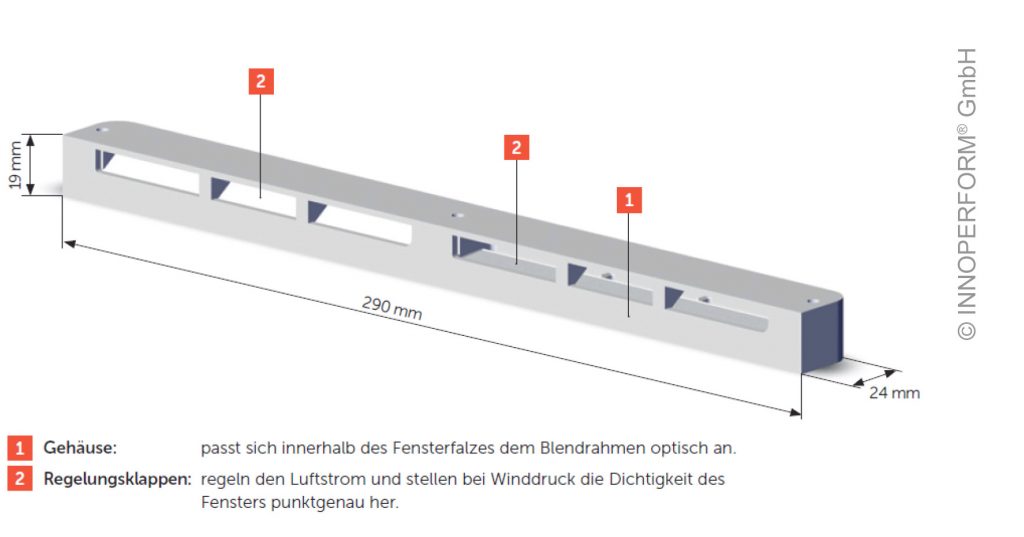

Wrębowe nawiewniki okienne arimeo^® classic T do okien drewnianych - wysoka szczelność przy silnym wietrze

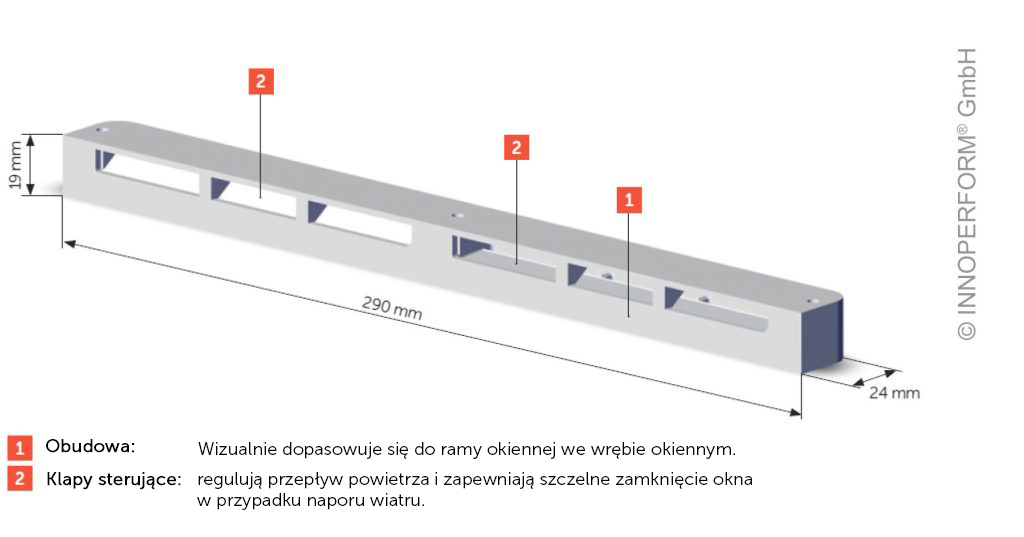

Typ produktu arimeo® classic T jest stosowany w oknach drewnianych. Charakteryzuje się on szczególnym rodzajem regulacji przepływu powietrza. W normalnych warunkach wietrznych nawiewnik wrębowy pozwala na przykład na przepływ ilości powietrza wymaganej do ochrony przed pleśnią. Jeśli jednak napór wiatru jest zbyt duży, nawiewnik wrębowy automatycznie uszczelnia się tak dobrze, że okno zachowuje swoją pierwotną szczelność. W ten sposób optymalnie zapobiega się przeciągom i stratom energii podczas wichury. Wewnątrz nawiewnika wrębowego znajduje się nowo opracowana klapa sterująca, która jest podnoszona przez napór wiatru i w bardzo skuteczny sposób ogranicza przepływ powietrza przez drewnianą przylgę okienną.

Nasz wrębowy nawiewnik okienny arimeo classic T jest konsekwentnie badany przez ift. Ponieważ zdajemy sobie sprawę z tego, jak ważne dla naszych klientów stały się akredytowane badania, zwłaszcza jeśli chodzi o ważne obiekty, poddaliśmy nawiewniki wrębowe arimeo wszystkim niezbędnym testom przeprowadzanym przez ift Rosenheim, także w oknach drewnianych. Raporty z badań zapewniają po raz pierwszy całkowitą pewność w odniesieniu do wszystkich ważnych właściwości. Oznacza to, że nasza nowa generacja nawiewników wrębowych arimeo dostarcza obiektywnych dowodów na to, jak zachowuje się okno drewniane z wbudowanym nawiewnikiem wrębowym. Dotyczy to zarówno właściwości wentylacyjnych, jak i szczelności na deszcz zacinający i izolacji akustycznej okna.

Nawiewniki wrębowe arimeo dostarczają świeże powietrze do przestrzeni mieszkalnej, gdy okna są zamknięte, dzięki czemu wymiana powietrza, niezbędna z punktu widzenia fizyki budowli, może być osiągnięta bez strat energii.

Prawidłowa wentylacja może być tak prosta. Nawiewniki wrębowe arimeo są przy tym zawsze montowane pomiędzy skrzydłem a ościeżnicą okna, tak aby nie były widoczne z zewnątrz ani od wewnątrz. Nawiewniki wrębowe wykorzystują jedynie przestrzeń montażową pomiędzy skrzydłem a ościeżnicą, tj. wręb okienny, jako drogę przepływu powietrza, niezależnie od okuć, nawet przy większych ilościach powietrza.

Nowa generacja nawiewników wrębowych wyznacza nowe standardy w realizacji koncepcji wentylacji pod względem estetyki i komfortu mieszkania. Nawiewniki wrębowe arimeo precyzyjnie regulują przy tym przepływ powietrza. Rezultatem są niewidoczne i niewyczuwalne koncepcje wentylacji zgodne z normą DIN 1946-6, dlatego arimeo przekonuje w tym samym stopniu zarówno architektów, jak i producentów okien.

Dostępne są następujące typy wrębowych nawiewników okiennych:

• arimeo classic S – do okien PVC
• arimeo classic T – do okien drewnianych

Poznaj arimeo® - nawiewniki wrębowe nowej generacji - zanurz się w świecie arimeo.

Właściwości nawiewników wrębowych arimeo w skrócie

• niezależne od okuć
• do precyzyjnego dawkowania aż do większych ilości powietrza (w zależności od liczby)
• idealny do wentylacji chroniącej przed wilgocią zgodnie z normą DIN 1946-6
• bardzo dobra izolacja akustyczna (współczynnik tłumienia dźwięku Rw do 44 dB)
• niewidoczne od wewnątrz i z zewnątrz, gdy okno jest zamknięte
• stała minimalna wentylacja
• precyzyjna regulacja przepływu powietrza - unikanie przeciągów
• brak zapotrzebowania na energię
• możliwość doposażenia
• widoczne ścieżki wentylacyjne
• może być stosowany do nawiewu powietrza zgodnie z DIN 18017-3
• może być stosowany do doprowadzania powietrza do spalania zgodnie z DVGW-TRGI
• dozwolone zgodnie z EnEV i elementem nawiewnika świeżego powietrza zgodnie z DIN 1946-6

Wentylacja zgodna z normą DIN 1946-6

DIN 1946-6 - Wentylacja mieszkań zgodnie z normą

Na projektantach i dostawcach okien spoczywa dziś odpowiedzialność w odniesieniu do wymogów prawnych dotyczących wentylacji mieszkań. Podstawowe wymagania są regulowane przez EnEV (rozporządzenie w sprawie oszczędzania energii) i normę DIN 1946-6 dotyczącą wentylacji mieszkań. Należy również wziąć pod uwagę normę DIN 18017-3 (wentylacja łazienek wewnętrznych) i DVGW-TRGI (dopływ powietrza do spalania przy kotłach gazowych itp.).

Czego wymaga norma DIN 1946-6?

Minimalna wymiana powietrza jest opisana i zdefiniowana bardziej szczegółowo w normie DIN 1946-6 (wentylacja mieszkań). Od 2009 r. norma ta wymaga opracowania koncepcji wentylacji dla:

• Nowe budynki
• Wymiana ponad 1/3 okien
• Uszczelnienie ponad 1/3 powierzchni dachu w domach jednorodzinnych.

Głównym wymogiem normy DIN 1946-6 jest zapobieganie powstawaniu pleśni, która może rozwijać się w mieszkaniach, jeśli budynek jest zbyt szczelny. Dlatego działanie w zakresie wentylacji jest konieczne, jeśli w ramach koncepcji wentylacji obliczono, że naturalny przepływ powietrza przez nieszczelności w przegrodach zewnętrznych budynku (= infiltracja) nie jest wystarczający do zapewnienia wentylacji chroniącej przed wilgocią.

arimeo jako dopuszczalny nawiewnik świeżego powietrza zgodnie z DIN 1946-6

Norma DIN 1946-6 dotycząca wentylacji mieszkań przewiduje tak zwane nawiewniki świeżego powietrza (ALD) jako elementy wchodzące w zakres działań wentylacyjnych. Umożliwiają one kontrolowany przepływ świeżego powietrza zewnętrznego do mieszkania oraz, w zależności od koncepcji, przepływ zużytego powietrza z pomieszczenia na zewnątrz. Nawiewniki świeżego powietrza są elementami pasywnymi, które umożliwiają przepływ powietrza dzięki różnicy ciśnień między wnętrzem a otoczeniem zewnętrznym. Mogą być stosowane w koncepcjach wentylacji z wentylatorami wyciągowymi lub kanałami powietrza wywiewanego w celu recyrkulacji powietrza. Jednak nawiewniki świeżego powietrza mogą być również stosowane w koncepcjach bez wentylatorów jako jedyny środek zapewniający odpowiednią wentylację zgodnie z normą DIN 1946-6 (szczegółowe informacje można znaleźć w koncepcji wentylacji zgodnie z normą DIN 1946-6).

Norma dopuszcza wyłącznie nawiewniki świeżego powietrza, które spełniają następujące wymagania: „Można stosować wyłącznie ręcznie regulowane i zamykane nawiewniki świeżego powietrza lub nawiewniki sterowane automatycznie za pomocą odpowiedniej wielkości przewodniej. Odpowiednimi wielkościami przewodnimi mogą być na przykład różnica ciśnień między pomieszczeniem a otoczeniem zewnętrznym w celu ograniczenia natężenia przepływu powietrza w przypadku silnego wiatru oraz wilgotność względna w pomieszczeniu, aby zapobiec nadmiernie wilgotnemu powietrzu w pomieszczeniu lub nadmiernie suchemu powietrzu przy niskich temperaturach zewnętrznych.”

arimeo^® - nowa generacja wrębowych nawiewników okiennych - spełnia te wysokie wymagania normy DIN 1946-6 w zakresie wentylacji mieszkań. Nawiewniki wrębowe są samoregulującymi nawiewnikami świeżego powietrza (wielkość przewodnia = różnica ciśnień) za pośrednictwem klap regulacyjnych, które reagują na napór wiatru.

Wsparcie w zakresie koncepcji wentylacji

Jeśli potrzebujesz wsparcia w zakresie wentylacji okien, INNOPERFORM® z przyjemnością Ci pomoże. Jako twórca nowej generacji nawiewników arimeo, oferujemy wyjątkowe doświadczenie w dziedzinie wentylacji okien. Już teraz za pomocą praktycznych rozwiązań wspieramy Cię w planowaniu zmian w odniesieniu do normy DIN 1946-6 : niewidocznych i bez problemów z miejscem łączenia.

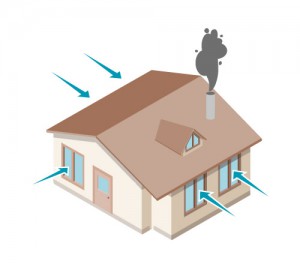

Dopływ powietrza do spalania

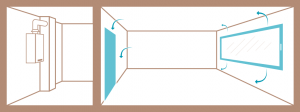

Dopływ powietrza do spalania w budynkach z nawiewnikami wrębowymi arimeo i uszczelki przepływowe. Trzaskający ogień w kominku, parująca kąpiel i zdrowe powietrzem w pomieszczeniach. Chcemy, aby nasz dom był naszym codziennym miejscem relaksu. Kominki i kotły gazowe w znacznym stopniu przyczyniają się do naszego codziennego komfortu. Ważne jest jednak, aby paleniska te były zasilane wystarczającą ilością powietrza do spalania z zewnątrz, gdy pobierają powietrze do spalania z pomieszczenia, w którym są zainstalowane. W przeciwnym razie gazy spalinowe z palenisk nie mogą być prawidłowo odprowadzane.

Oznacza to, że krzywa 2 może być stosowana dla drzwi przy określaniu dopuszczalnego przepływu powietrza do spalania zgodnie z DVGW-TRGI. W przeciwieństwie do skróconego skrzydła drzwi, nasze rozwiązanie jest znacznie lepiej akceptowane przez użytkowników mieszkań, ponieważ nie rzuca się w oczy. ÜSD jest uszczelką wymienną. Stosuje się ją zamiast oryginalnej uszczelki drzwi w górnej części i po stronie zawiasów. Oryginalna uszczelka jest zachowana po stronie zamykania i zapobiega grzechotaniu. Uszczelka ÜSD odtwarza oryginalny wygląd i jednocześnie umożliwia przepływ powietrza.

INNOPERFORM^® chętnie Ci doradzi

Zespół INNOPERFORM® z przyjemnością doradzi w zakresie projektowania i obliczania dopływu powietrza do spalania za pomocą wrębowych nawiewników okiennych arimeo i uszczelek przepływowych INNOPERFORM®. Nasze doświadczenie opiera się na wiedzy uznanych ekspertów w dziedzinie doprowadzania powietrza do spalania oraz doświadczeniu zdobytym podczas realizacji tysięcy projektów.

Udostępniamy również narzędzie do planowania obliczeń wentylacji w chronionym obszarze klienta „Określanie wystarczającego dopływu powietrza do spalania w systemie powietrza do spalania do 50 kW”, które można wykorzystać do planowania naszych wrębowych nawiewników arimeo zgodnie z DVGW-TRGI.

Zasady fizyki budowli

Wymuszona wentylacja przywraca równowagę fizyki budowli

W ostatnich latach liczba przypadków szkód spowodowanych pleśnią w mieszkaniach gwałtownie wzrosła. Nie jest to spowodowane zmianami w zachowaniu mieszkańców, ale zmianami w metodach budowlanych. Rozporządzenie w sprawie oszczędzania energii (EnEV) wymusiło tworzenie coraz bardziej szczelnych przegród zewnętrznych zarówno w nowych budynkach, jak i podczas renowacji. W rezultacie naturalny współczynnik wymiany powietrza został znacznie zmniejszony w porównaniu z poprzednimi standardami budowlanymi. Normalne zachowanie wentylacyjne mieszkańców nie jest już wystarczające, aby skutecznie zapobiegać powstawaniu pleśni. Dlatego w większości przypadków należy podjąć dodatkowe, niezależne od użytkownika działania wentylacyjne, aby przywrócić równowagę fizyki budowli. Wyjaśniamy podstawy fizyki budynku.

Ludzie sami uwalniają znaczne ilości wody do atmosfery podczas wydychania powietrza. Wilgoć, która nie jest usuwana przez wymianę powietrza, jest magazynowana w porach ścian.

Mieszkania o wysokiej wilgotności wewnętrznej mają zatem „bardziej mokre” ściany niż te o niższej wilgotności wewnętrznej. Ma to z jednej strony negatywny wpływ na bilans energetyczny budynku, ponieważ wilgotne ściany mają znacznie wyższy współczynnik przenikania ciepła niż ściany suche. Z drugiej strony, od krytycznego poziomu wilgotności ścian rozwija się pleśń. Granica ta jest osiągana, gdy wilgotność względna w pomieszczeniu przekracza 80% w pobliżu ściany zewnętrznej przez co najmniej 5 dni.
