arimeo® classic S do okien PVC
arimeo® classic S to samoregulujący wrębowy nawiewnik do okien PVC. Może być stosowany w systemach z uszczelnieniem przylgowym lub środkowym w celu zapewnienia wymiany powietrza przy zamkniętym oknie. arimeo® classic S jest umieszczany w skrzydle okiennym w miejscu uszczelki przylgowej skrzydła, niezależnie od okuć, a jego kolor jest dopasowany do istniejącej uszczelki okiennej. W rezultacie pozostaje praktycznie niewidoczny nawet przy otwartym oknie. Przekonuje to w równej mierze zarówno architektów, jak i producentów okien.
Sposób działania
W przypadku arimeo® prowadzenie powietrza następuje wyłącznie przez przylgę okienną, tj. przestrzeń montażową między skrzydłem okna a ościeżnicą. W tym celu zewnętrzna uszczelka ościeżnicy jest zastępowana w niektórych miejscach uszczelkami zastępczymi, tak, aby powietrze mogło przepływać z powodu różnicy ciśnień przez arimeo® do wrębu okiennego i dalej do wnętrza pomieszczenia. W zależności od różnicy ciśnień, opisana ścieżka przepływu może odbywać się w obu kierunkach.
arimeo® jest w opisanej wymianie powietrza elementem regulującym w skrzydle okiennym. Dzięki innowacyjnej technologii flow join klap regulacyjnych, ma miejsce czuła regulacja przepływu powietrza, ograniczająca przepływ powietrza w przypadku dużego obciążenia wiatrem, a tym samym zapobiegając przeciągom.
Montaż
arimeo® classic S jest zawsze wpinany w okno w idealnej pozycji w miejsce uszczelki przylgowej skrzydła, niezależnie od okuć okiennych. Eliminuje to konieczność wykonywania etapów roboczych na sekcji oszklenia. Oznacza to ogromną oszczędność czasu i kosztów dla producenta okien. Poprostu wpiąć w miejsce uszczelki i gotowe.
Zewnętrzna uszczelka ościeżnicy jest zastępowana uszczelkami zamiennymi w określonych miejscach w celu prowadzenia powietrza.
W zależności od wymaganej ilości powietrza, arimeo® classic S jest instalowany w oknie w różnych ilościach lub wariantach montażowych. Zostały one opisane bardziej szczegółowo poniżej.

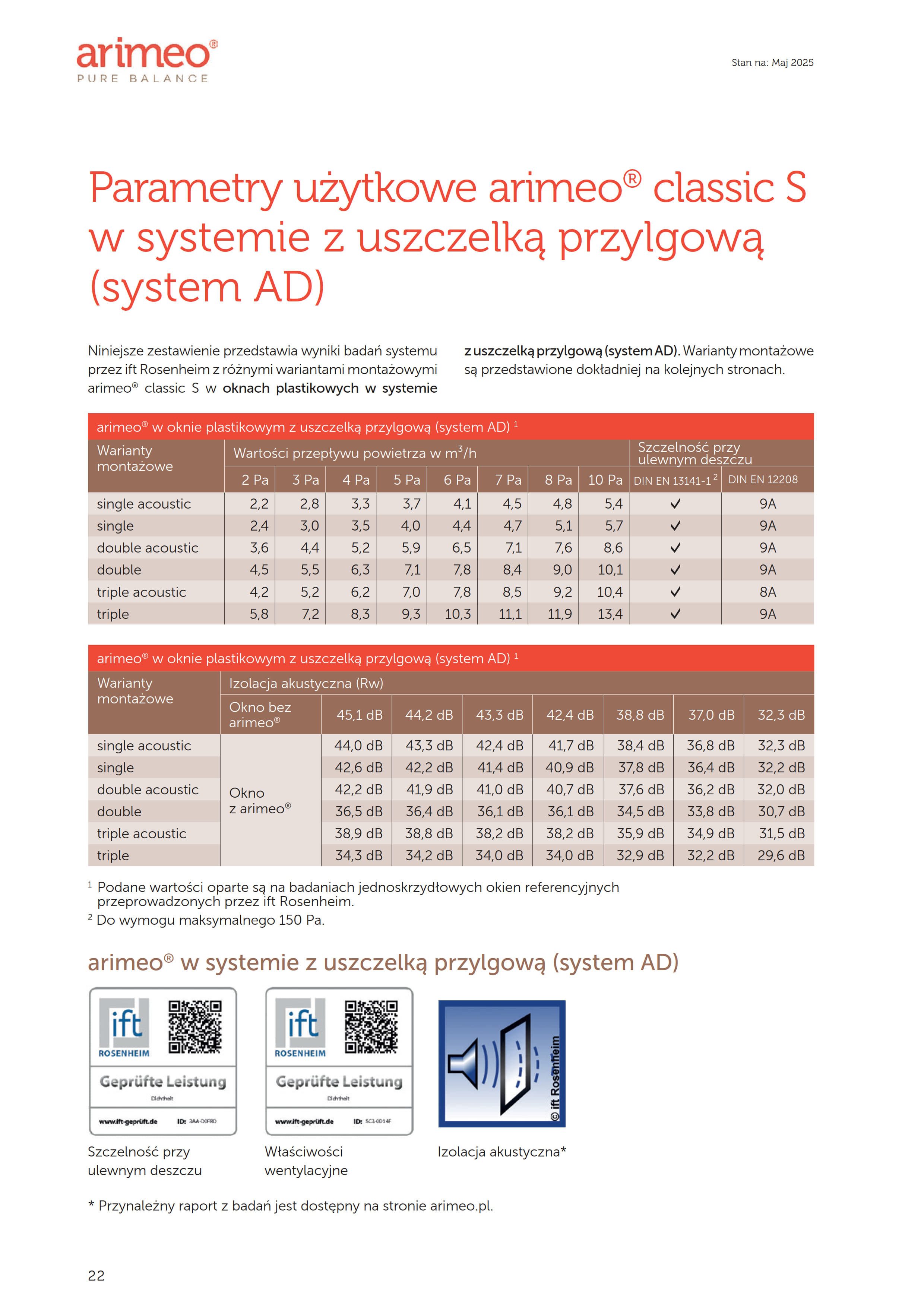

Dane dotyczące wydajności arimeo® CS w oknach z PVC Uszczelka przylgowa
Przedstawione warianty montażu (np. POJEDYNCZY, PODWÓJNY, POTRÓJNY) nie odnoszą się do różnych nawiewników, ale różnią się jedynie liczbą arimeo® przypadającą na jedno okno i rozmieszczeniem uszczelek wymiennych. Jest to zawsze ten sam nawiewnik. Patrz punkt menu Montaż.
arimeo® classic S to produkt przebadany przez ift. Dane dotyczące wydajności można znaleźć w poniższych przeglądach:
Raporty z badań ift do pobrania:

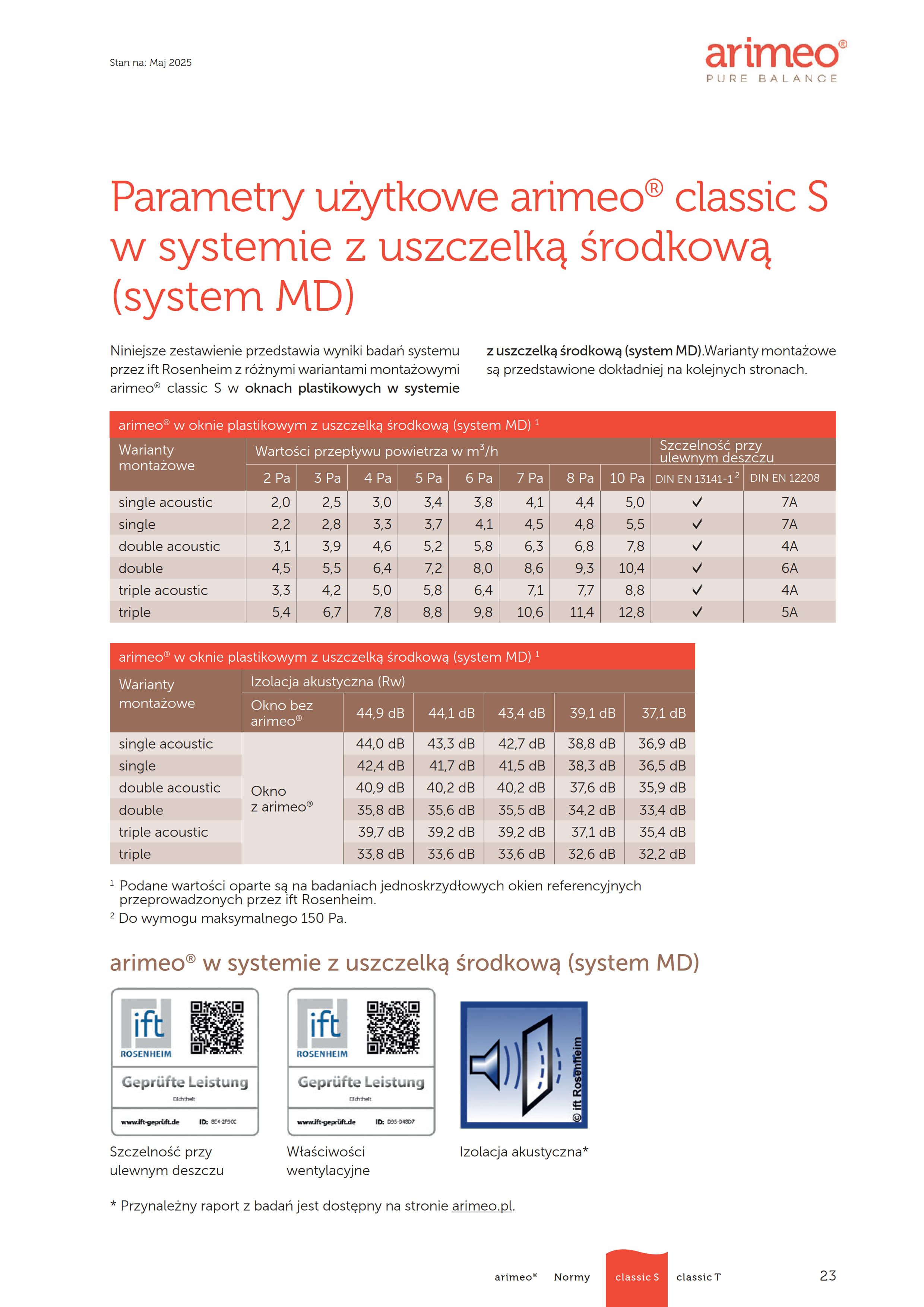

Dane dotyczące wydajności arimeo® CS w oknie z PVC Uszczelka środkowa
Przedstawione warianty montażu (np. POJEDYNCZY, PODWÓJNY, POTRÓJNY) nie odnoszą się do różnych nawiewników, ale różnią się jedynie liczbą arimeo® przypadającą na jedno okno i rozmieszczeniem uszczelek wymiennych. Jest to zawsze ten sam nawiewnik. Patrz punkt menu Montaż.
arimeo® classic S to produkt zbadany przez ift. Dane dotyczące wydajności można znaleźć w poniższych przeglądach:
Raporty z badań ift do pobrania:

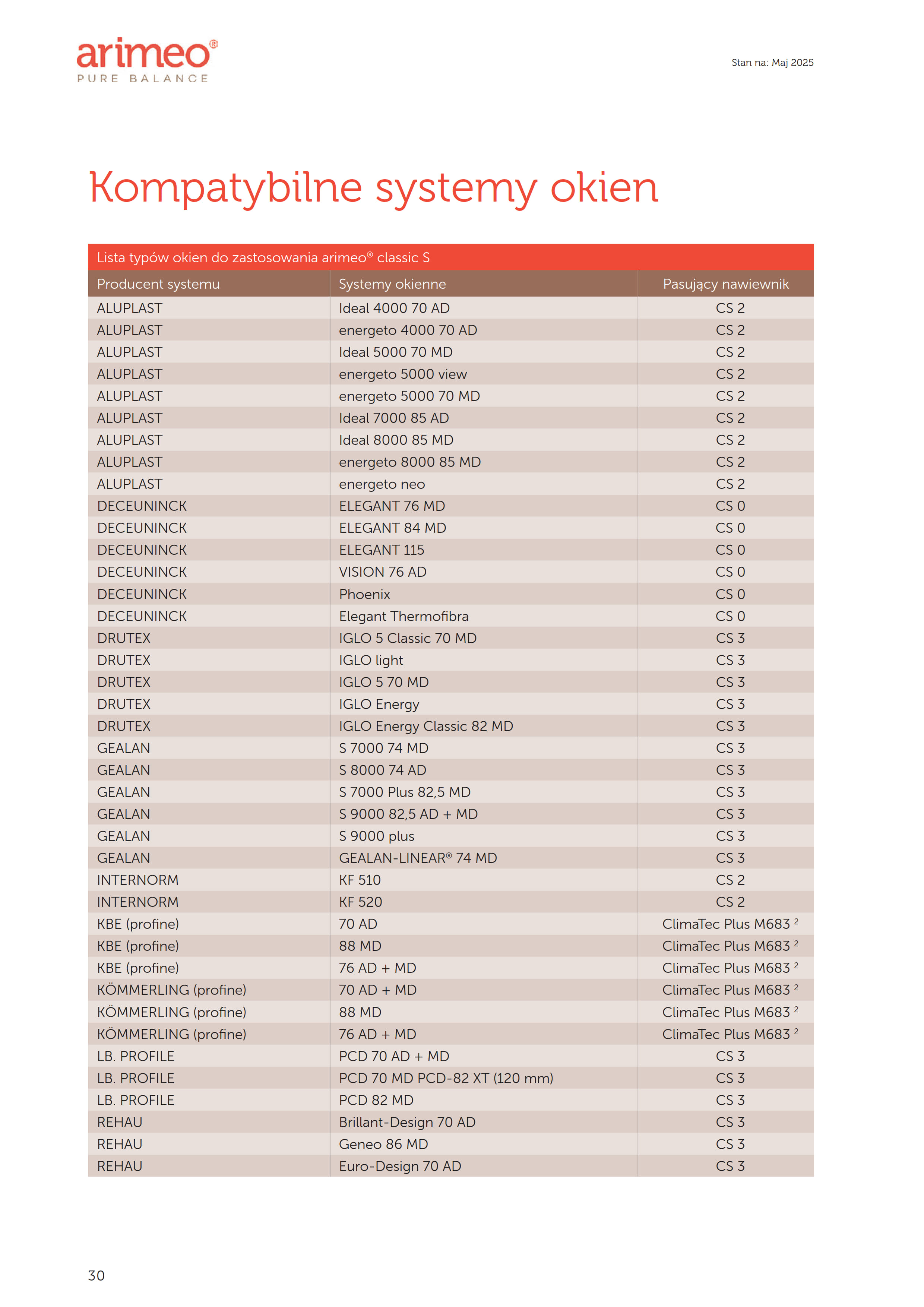

Kompatybilne systemy okienne
arimeo® classic S może być stosowany w najnowszych systemach okiennych z PVC.
Tekst przetargu
arimeo® classic S do okien PVC
Decentralny
wrębowy nawiewnik okienny do okien z plastikowych z wyłącznie automatyczną
regulacją natężenia przepływu przez klapy regulacyjne i z niezależnym od okuć
montażem w górnej części skrzydła okna. Montaż bez frezowania, niewidoczny w przyldze
okiennej. Mocowanie poprzez zatrzaśnięcie w rowku uszczelki skrzydła. Przy zamkniętym
oknie nawiewnik jest niewidoczny. Nie ma obsługowych elementów i dodatkowo
umieszczonych widocznych elementów nawiewnika.
Otwór wlotowy
lub wylotowy powietrza przez dołączone uszczelki wymienne w zakresie
zewnętrznej uszczelki ramy.
Należy przedłożyć poniższe potwierdzenia, sporządzone przez notyfikowane jednostki badawcze:
- Przepuszczalność powietrza z krzywą charakterystyczną natężenia przepływu powietrza według DIN EN 13141-1
- Szczelność przed ulewnym deszczem według DIN EN 12208 w połączeniu z DIN EN 1027
- Wartość izolacji akustycznej Rw według EN ISO 10140-2, określona według EN ISO 717-1
Oferowany produkt: arimeo classic S
Kolor uszczelki okna:__________________________
Ilość:____________________
Jednostka:____________________
Cena detaliczna:_______________________
Cena ogółem:_______________________
Żądanie danych
Jako producent nawiewników wrębowych arimeo®, INNOPERFORM® GmbH oferuje bezpłatną kalkulację wentylacji przeciwwilgociowej zgodnie z normą DIN 1946-6. Za pomocą kilku parametrów można określić, ile nawiewników przylgowych arimeo® jest potrzebnych do zapewnienia wentylacji chroniącej przed wilgocią.
Prosimy o wypełnienie wniosku o dane dla każdego typu mieszkania w projekcie budowlanym i przesłanie go do nas wraz z planami pięter.
Wniosek o udostępnienie danych można pobrać tutaj.
