arimeo® classic T do okien drewnianych
arimeo® classic T to samoregulujący wrębowy nawiewnik do okien drewnianych. Może być stosowany we wszystkich standardowych systemach ze stopniowaną przylgą od IV 68, aby zapewnić wymianę powietrza przy zamkniętym oknie. arimeo® classic T jest umieszczany w ramie okiennej i dostosowuje się do konturu i koloru ramy. W rezultacie pozostaje praktycznie niewidoczny, nawet gdy okno jest otwarte.
Obszary zastosowań dla arimeo® classic T:
- Wentylacja przewiewna
- jako element nawiewny w połączeniu z wentylatorami wyciągowymi
- Doprowadzanie powietrza do spalania do zależnych od powietrza w pomieszczeniu pieców gazowych lub kominków
Planowanie wentylacji potwierdzone pieczęcią - przebadane przez ift
Sposób działania
W przypadku arimeo® prowadzenie powietrza następuje wyłącznie przez przylgę okienną, tj. przestrzeń montażową między skrzydłem okna a ościeżnicą. W tym celu na przyldze ramy ościeżnicy frezowany jest otwór wlotu powietrza wielkości 2 mm. Prze otwór ten świeże powietrze dostaje się do arimeo® classic T i przepływa przez klapy regulujące nawiewnika do wnętrza pomieszczenia. W celu zapewnienia tego przepływu do wnętrza pomieszczenia, wycina się częściowo uszczelkę przylgi skrzydła. W zależności od różnicy ciśnień, opisana ścieżka przepływu może odbywać się w obu kierunkach.
arimeo® jest elementem regulującym w opisanej wymianie powietrza w przyldze okiennej. Dzięki precyzyjnej technologii złącza obrotowego klap regulacyjnych, ma miejsce czuła regulacja przepływu powietrza , reagująca na najmniejszy ruch powietrza. Klapy regulacyjne arimeo® classic T ograniczają bardzo szczelnie przepływ powietrza w przypadku silnego wiatru, skutecznie zapobiegając przeciągom i stratom energii.
Montaż
arimeo® classic T jest montowany w górnej ościeżnicy. W tym celu we wrębie stopniowym frezowana jest niezbędna przestrzeń montażowa dla wrębowego nawiewnika okiennego arimeo® i zewnętrzna szczelina prowadząca powietrze. Wlot powietrza od strony pomieszczenia odbywa się poprzez zdefiniowane wycięcia w uszczelce przylgowej skrzydła w górnej części.
W zależności od wymaganej ilości powietrza, nawiewnik arimeo® classic T jest montowany w oknie w różnej liczbie lub w różnych wariantach. Zostały one opisane bardziej szczegółowo poniżej.
Dane dotyczące wydajności arimeo® CT w oknach drewnianych
arimeo® classic T jest produktem przetestowanym przez ift. Dane dotyczące wydajności można znaleźć w poniższym przeglądzie:
Przegląd danych dotyczących wydajności arimeo® CT
...lub poniższych zaświadczeniach danych dotyczących wydajności, które można również wyświetlić na stronie internetowej ift Rosenheim ift Rosenheim za pomocą kodu z poniższych pieczęci.

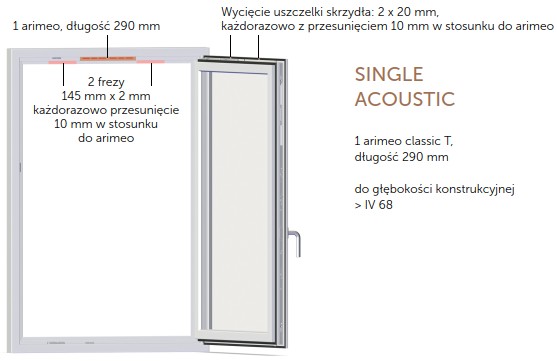

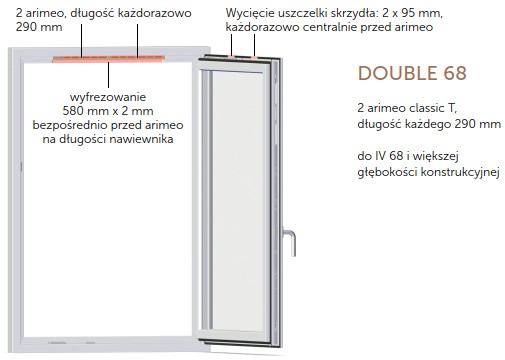

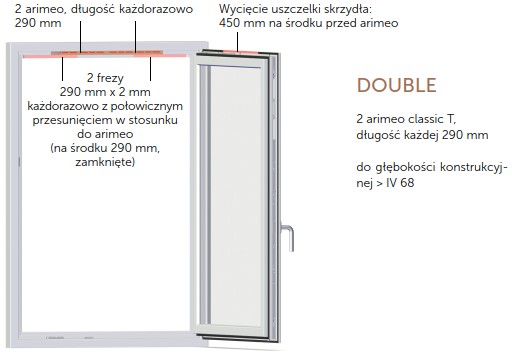

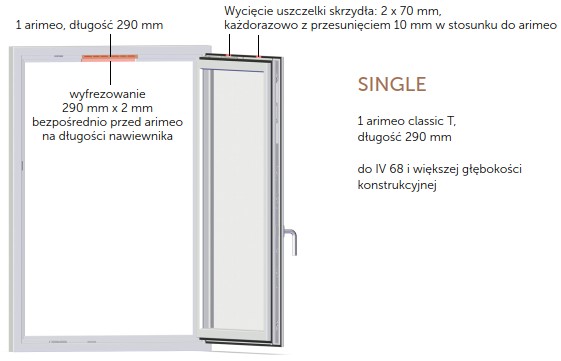

Poniżej przedstawiono przetestowane warianty montażu arimeo® classic T w oknach drewnianych.
Kompatybilne systemy okienne
arimeo® classic T może być montowany w nowych oknach w fabryce okien, jak i doposażany w istniejących oknach. Może być stosowany we wszystkich standardowych systemach ze stopniowaną przylgą od IV 68.
Tekst przetargu
arimeo® classic T do okien drewnianych
- Przepuszczalność powietrza z krzywą charakterystyczną natężenia przepływu powietrza według DIN EN 13141-1
- Szczelność przed ulewnym deszczem według DIN EN 12208 w połączeniu z DIN EN 1027
- Wartość izolacji akustycznej Rw według EN ISO 10140-2, określona według EN ISO 717-1
- Oferowany produkt: arimeo classic T
Oferowany produkt: arimeo classic T
Ilość:____________________
Jednostka:____________________
Cena detaliczna:_______________________
Żądanie danych
Jako producent nawiewników wrębowych arimeo®, INNOPERFORM® GmbH oferuje bezpłatną kalkulację wentylacji przeciwwilgociowej zgodnie z normą DIN 1946-6. Za pomocą kilku parametrów można określić, ile nawiewników przylgowych arimeo® jest potrzebnych do zapewnienia wentylacji chroniącej przed wilgocią.
Prosimy o wypełnienie wniosku o dane dla każdego typu mieszkania w projekcie budowlanym i przesłanie go do nas wraz z planami pięter.
Wniosek o udostępnienie danych można pobrać tutaj.
