Funktionsweise

Die Luftführung erfolgt bei arimeo® ausschließlich über den Fensterfalz, d.h. den Bauraum zwischen Fensterflügel und Blendrahmen. Dazu wird am Blendrahmenüberschlag eine Lufteintrittsfräsung von 2 mm vorgenommen. Hierdurch gelangt die Frischluft zu arimeo® classic T und strömt über die Regelungsklappen des Lüfters weiter ins Rauminnere. Um diese Strömung ins Rauminnere zu gewährleisten wird die Flügelüberschlagsdichtung stellenweise ausgeschnitten. Der beschriebene Strömungsweg kann je nach Differenzdruck in beide Richtungen erfolgen.

arimeo® ist beim beschriebenen Luftaustausch das regulierende Element im Fensterfalz. Aufgrund der präzisen Drehgelenktechnik der Regelungsklappen findet eine feinfühlige Luftstromregulierung statt, die auf hauchfeine Luftbewegungen reagiert. Durch die Regelungsklappen des arimeo® classic T wird der Luftstrom bei starken Windlasten hochabdichtend begrenzt, wodurch Zugerscheinungen und Energieverschwendung effektiv vermieden werden.

Montage

arimeo® classic T wird in den oberen Blendrahmen eingesetzt. Hierfür wird im Stufenfalz der notwendige Bauraum für den arimeo® Fensterfalzlüfter sowie der äußere Luftführungsspalt ausgefräst. Der raumseitige Lufteintritt erfolgt durch definierte Ausklinkungen der Flügelüberschlagsdichtung im oberen Bereich.

Abhängig von der geforderten Luftmenge wird arimeo® classic T in unterschiedlichen Anzahlen bzw. Einbauvarianten im Fenster montiert. Diese werden im Folgenden näher dargestellt.

Montageanleitung

Leistungsdaten arimeo® CT im Holzfenster

arimeo® classic T ist ein ift-geprüftes Produkt. Die Leistungsdaten entnehmen Sie bitte der nachfolgenden Übersicht:

Übersicht Leistungsdaten arimeo® CT

…bzw. den nachfolgenden Nachweisen der Leistungsdaten, die zudem auf der Website des ift Rosenheim mit dem Code aus unten stehenden Siegeln eingesehen werden können.

Klassifizierungsbericht ift: arimeo® classic T
Nachweis ift: arimeo® classic T Lüftungseigenschaften
Nachweis ift: arimeo® classic T Schlagregendichtheit
Nachweis ift: arimeo® classic T Schall

Folgendes sind die geprüften Einbauvarianten von arimeo® classic T im Holzfenster.

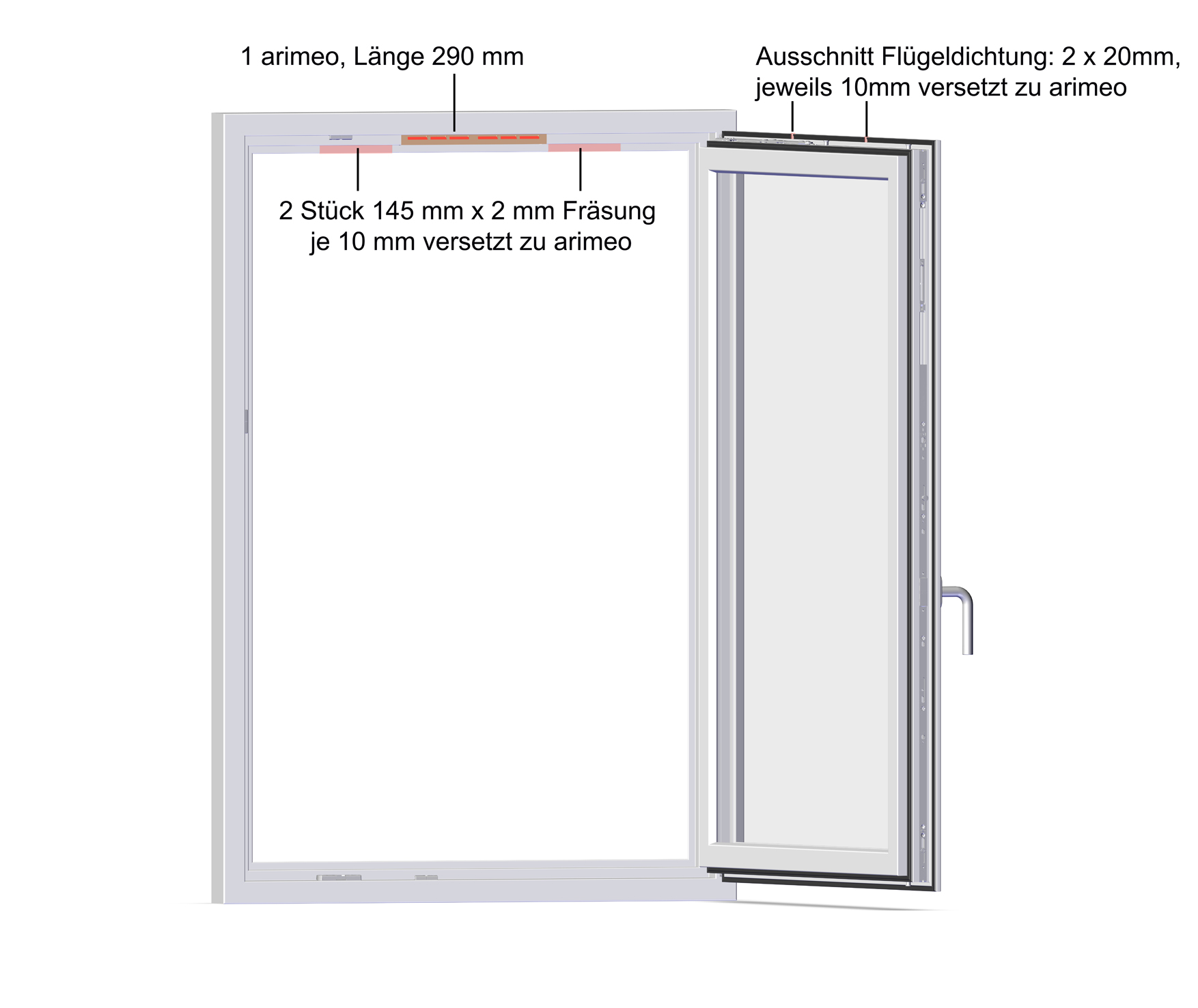

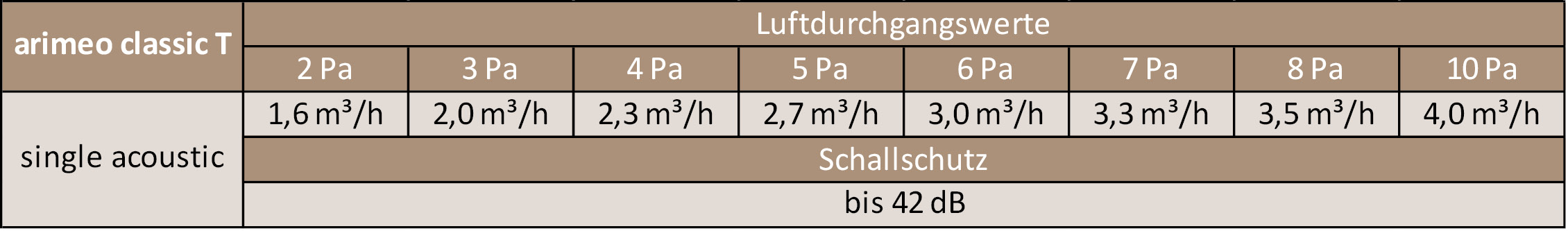

single acoustic

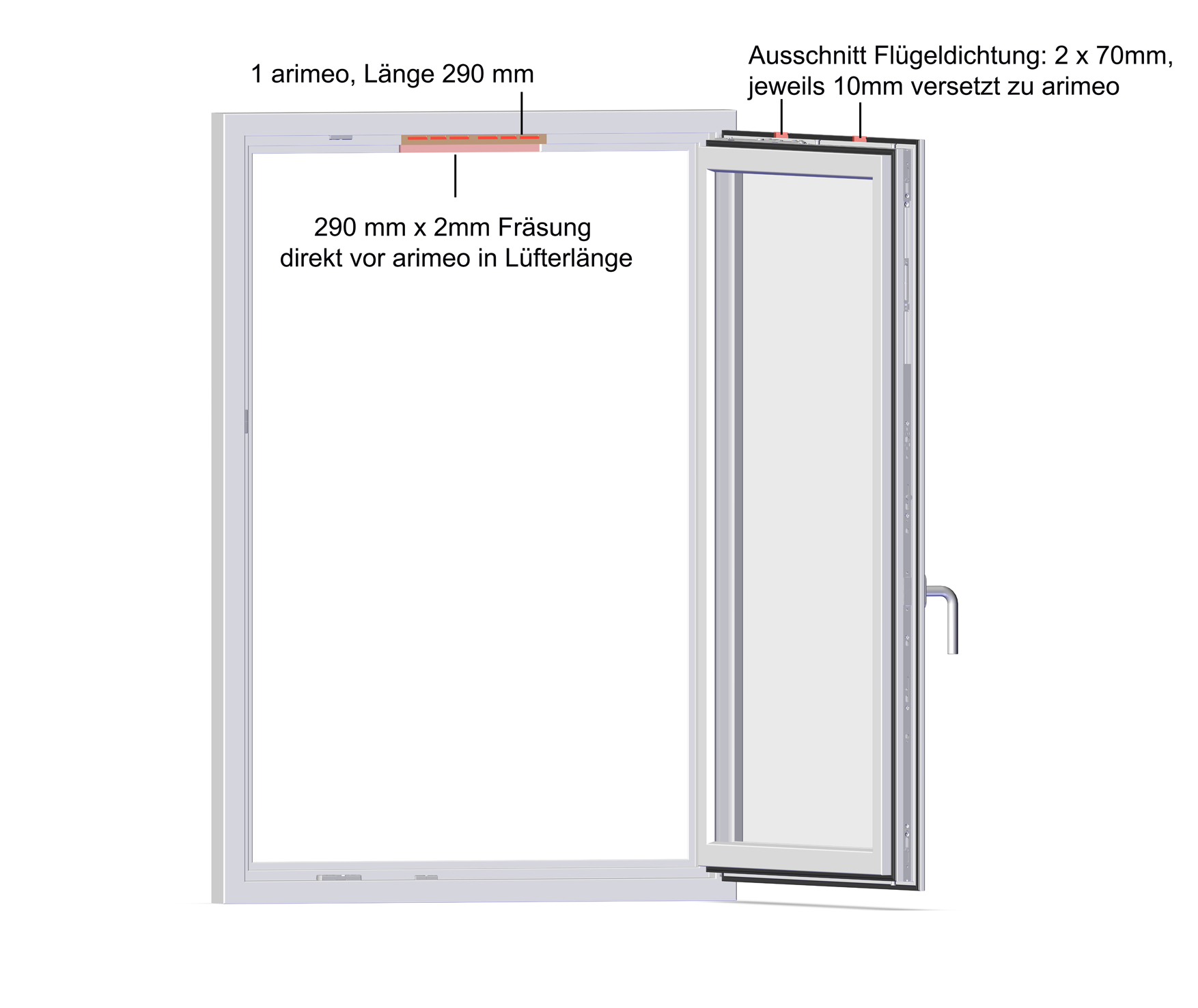

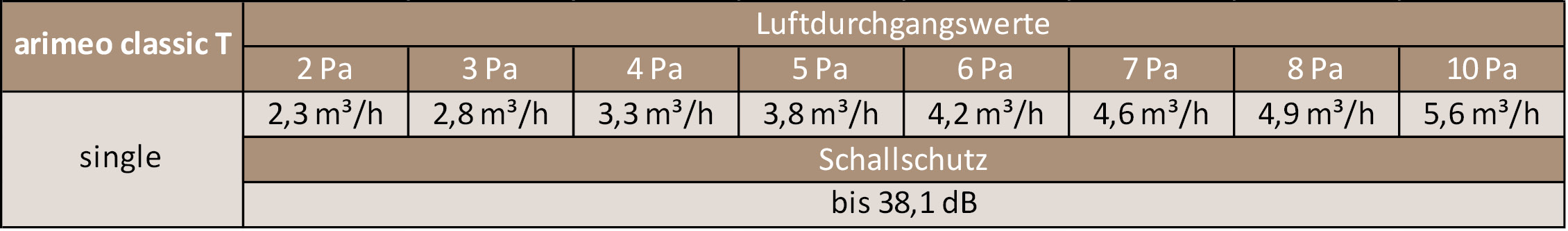

single

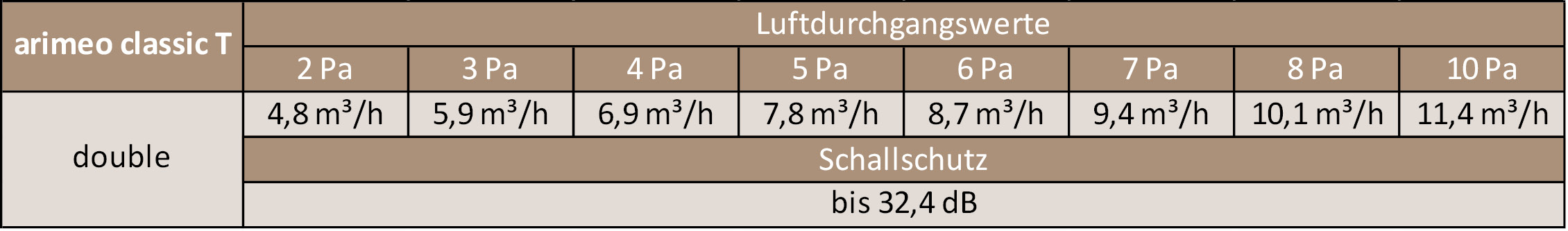

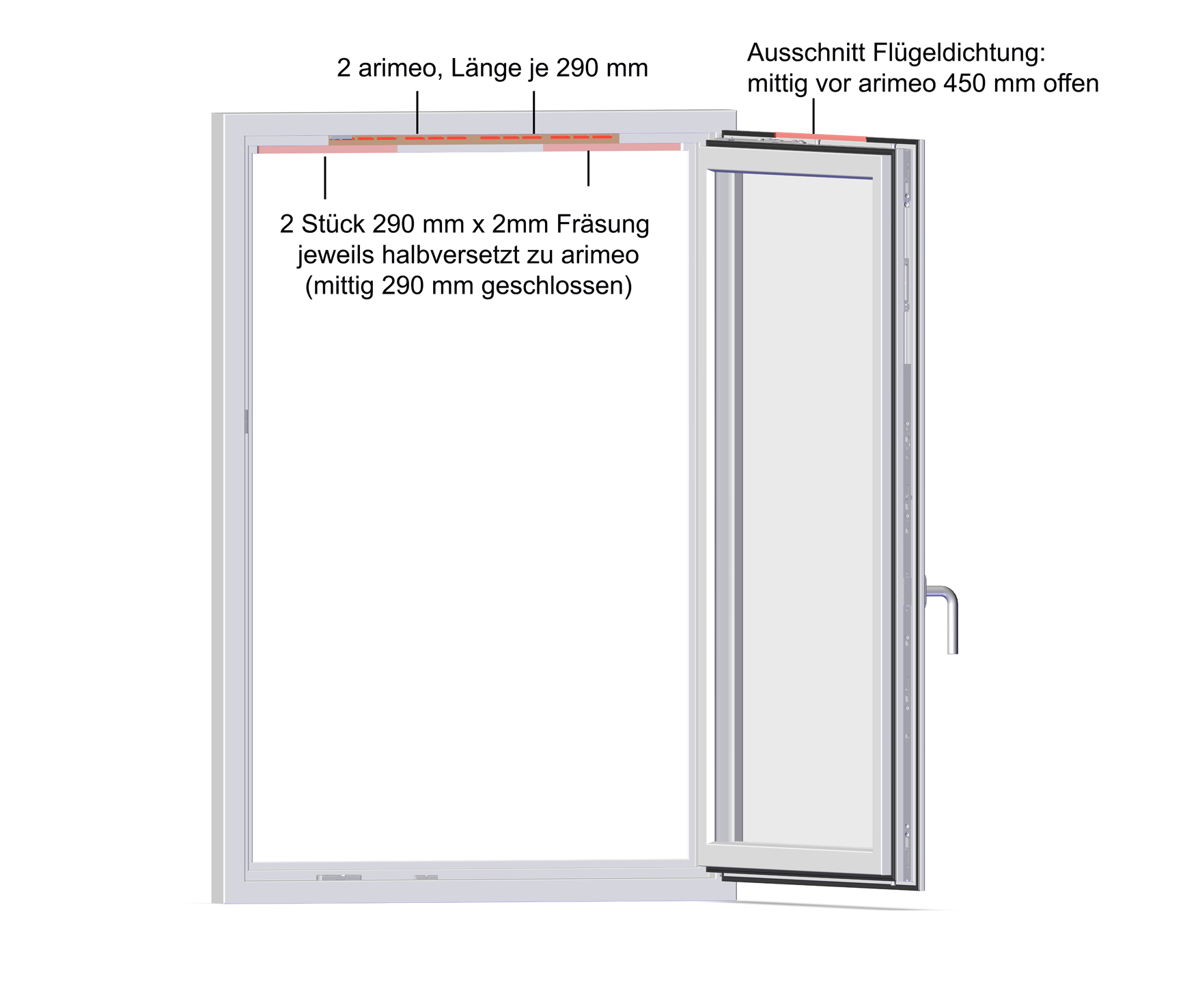

double

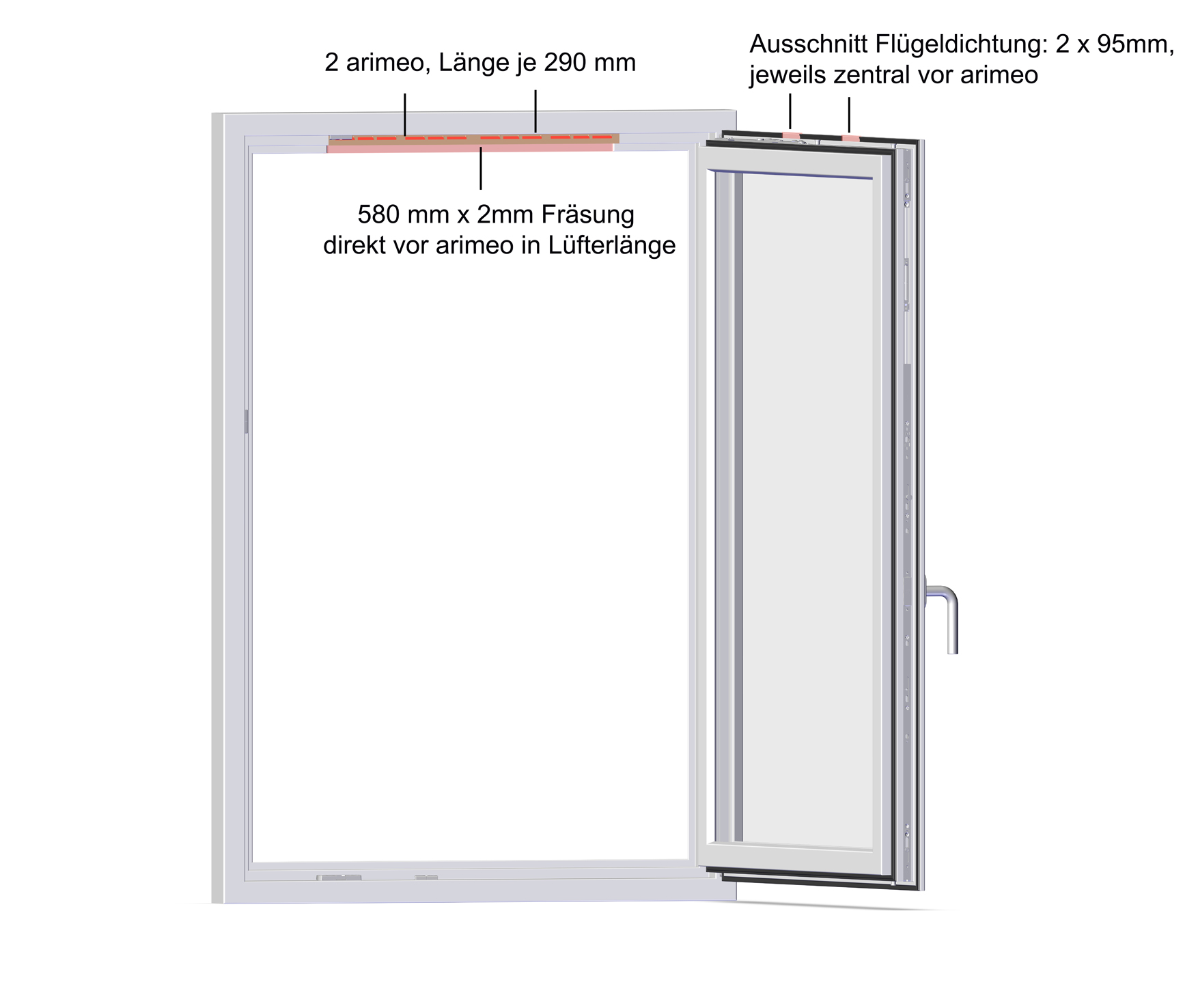

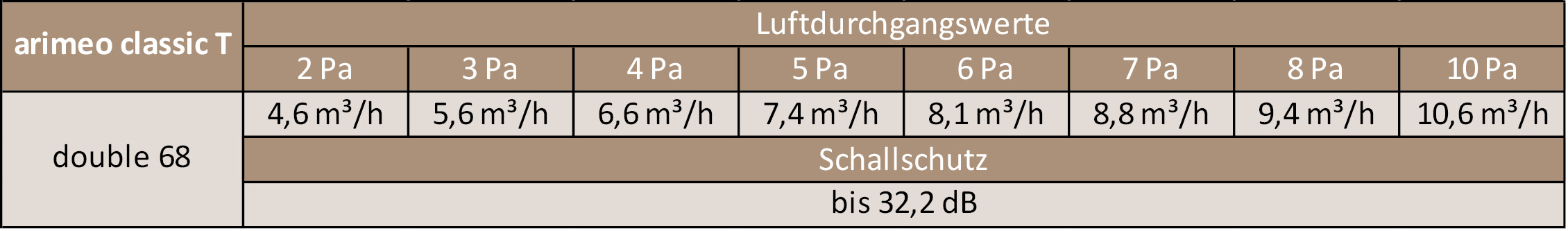

double 68

Kompatible Fenstersysteme

arimeo® classic T kann sowohl in neue Fenster im Fensterwerk als auch in Bestandsfenster nachträglich eingebaut werden. Er kann in alle gängigen Systeme mit Stufenfalz ab IV 68 eingesetzt werden.

Ausschreibungstext

arimeo® classic T für Holzfenster

Dezentraler Fensterfalzlüfter für Holzfenster mit ausschließlich automatischer Volumenstromregelung über Regelungsklappen und beschlagsunabhängigem Einbau im oberen Blendrahmen bzw. Kämpfer. Einbau verdeckt im Fensterfalz.

Fräsung des Fensterfalzes notwendig. Befestigung des Lüfters über 3 Schrauben.

Bei geschlossenem Fenster ist der Lüfter nicht sichtbar. Es gibt keine bedienbaren Elemente und keine zusätzlich angebrachten sichtbaren Lüfterelemente.

Folgende durch notifizierte Prüfstellen erstellte Nachweise sind vorzulegen:

  • Luftdurchlässigkeit inklusive Luftvolumenstromkennlinie nach DIN EN 13141-1
  • Schlagregendichtheit nach DIN EN 12208 in Verbindung mit DIN EN 1027
  • Schalldämmwert Rw nach EN ISO 10140-2, bewertet nach EN ISO 717-1

  • Dichtungsfarbe des Fensters:__________________________
  • Menge:____________________
  • Einheit:____________________
  • EP:_______________________
  • GP:_______________________

Berechnungstools

Die INNOPERFORM® GmbH bietet als Hersteller der arimeo® Fensterfalzlüfter 2 kostenlose Berechnungstools zur Nutzung für Planer, Fensterlieferanten und Schornsteinfeger an.

Das erste Berechnungstool dient zur Ermittlung der Feuchteschutzlüftung gemäß DIN 1946-6. Hier kann mit wenigen Parametern ermittelt werden, wie viele arimeo Fensterfalzlüfter benötigt werden um die Feuchtschutzlüftung sicherzustellen.

Das zweite Berechnungstool ist besonders für Schornsteinfeger geeignet. Hier findet die Berechnung auf Grundlage der DVGW TRGI statt.

Beide Tools sind hier auf der Seite im Login-Bereich hinterlegt.

Um diese kostenlos zu nutzen, müssen Sie sich zunächst registrieren.
